Questo componente sezione tipo viene utilizzato per creare la struttura di un fosso con scarpate interne ed esterne facoltative.
Associazione
Il punto di associazione è il punto più interno sui collegamenti di scarpata che precedono la struttura del fosso. Se tali collegamenti vengono omessi, il punto di associazione è il punto più interno sulla parete interna della struttura del fosso (mostrata nel cerchio blu).
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota, ad esempio 4 : 1, a meno che il segno "%" non indichi che vanno espresse in percentuale.
| Parametro | Descrizione | Tipo | Default |
|---|---|---|---|
| Side |
Specifica di inserire il componente sezione tipo a destra o a sinistra del punto di associazione. |
Sinistro / Destro | Destra |
| Depth | Profondità interna del fosso. | Numerico, positivo |
0.45 m 1.5 piedi |
| Larghezza parte inferiore | Larghezza della parte inferiore del canale. | Numerico, positivo |
0.5 m 1.5 piedi |
| Scarpata | Pendenza delle scarpate del canale. | Numerico | 1:2 |

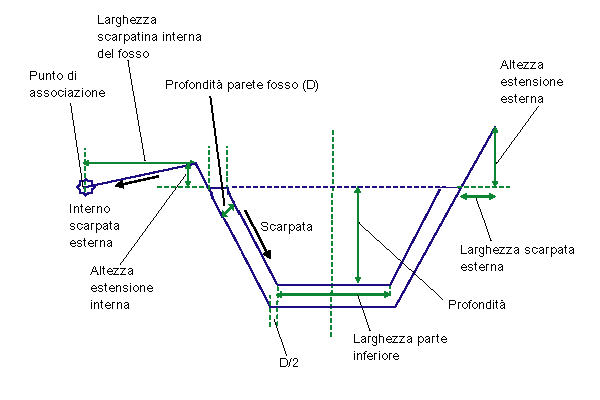

| Spessore parete fosso | Spessore della parete del fosso. Viene misurato perpendicolarmente rispetto al lato della pendenza, come mostrato nel diagramma precedente. | Numerico, positivo |
0.1 m 0.33 ft |
| Altezza estensione interna | Estensione senza rivestimento del fosso nella parte superiore interna del punto di associazione | Numerico, positivo |
0.15 m 0.45 ft |
| Larghezza scarpatina interna del fosso | Larghezza scarpatina interna del fosso (tra il punto di associazione e la scarpatina interna del fosso) | Numerico, positivo |
1.5 m 5.0 piedi |
| Larghezza scarpata esterna | Larghezza scarpata esterna (al di fuori della scarpatina esterna del fosso) | Numerico, positivo |
0.1 m 0.33 ft |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
Parametri obiettivo: Nessuno.
Parametri di output
Nessuno.
Funzionamento
Il componente sezione tipo crea la forma per la struttura di un fosso, come mostrato nell'illustrazione precedente.
In Civil 3D 2010 e versioni precedenti, il parametro Spessore parete fosso veniva misurato verticalmente. In Civil 3D 2011 e versioni successive, questo parametro viene misurato perpendicolarmente rispetto alla scarpata. Pertanto, se si apre in Civil 3D 2011 o versioni successive una Carta contenente componenti sezione tipo creati in Civil 3D 2010 o versioni precedenti e vengono ricreati i modellatori, questo parametro viene modificato in modo da riflettere il nuovo comportamento. I rapporti sui volumi che utilizzano questo componente sezione tipo verranno aggiornati in modo da riflettere il nuovo comportamento.
Funzionamento in modalità layout
In modalità layout, questo componente sezione tipo viene creato verso l'esterno a partire dal punto di associazione, in base a quanto definito dai parametri di input.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
| Punto / Collegamento | Codes | Descrizione |
|---|---|---|
| P1, P6 | Ditch_Back | |
| P2, P5 | Ditch_Face | |
| P10 | Ditch_In | |
| P11 | Ditch_Out | |
| L9, L10, L11 | Top, Datum | |
| L1 to L5 | Top, Ditch_Top | |
| L6, L7, L8 | Datum, Ditch_Bottom | |
| S1 | Ditch | Area della forma della struttura fosso |

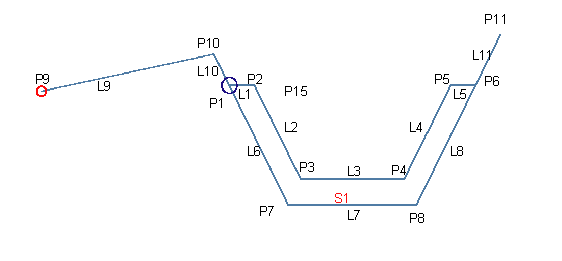

Diagramma di codifica
