Corsia base

Questo componente sezione tipo crea una corsia semplice.

Questo componente sezione tipo fa parte di un gruppo di componenti sezione tipo introduttivi utilizzati per la modellazione di sezioni stradali semplici nonché per l'esercitazione e la formazione.

Associazione

Il punto di associazione si trova sul bordo interno della corsia sulla finitura.

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo	Sinistro / Destro	Destro
Larghezza	Larghezza della corsia	Numerico, positivo	3.6 m 12.0 piedi
Depth	Spessore dalla finitura alla sottobase	Numerico, positivo	0.2 m 0.67 piedi
Pendenza %	Pendenza % della corsia	Numerico	-2%

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametri obiettivo: Nessuno.

Parametri di output

Parametro	Descrizione	Tipo
Side	Specifica il lato in cui inserire il componente sezione tipo	Sinistro / Destro
Larghezza	Larghezza della corsia	Numerico, positivo
Depth	Spessore dalla finitura alla sottobase	Numerico, positivo
Pendenza %	Pendenza % della corsia	Numerico

Funzionamento

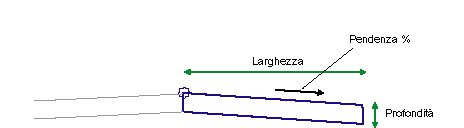

Il componente sezione tipo costruisce una superficie finitura (superiore) e una superficie sottobase, chiuse da collegamenti verticali ad entrambe le estremità. La corsia viene inserita verso l'esterno dal punto di associazione per la larghezza, lo spessore e la pendenza definiti.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo disegna la corsia utilizzando i parametri di input.

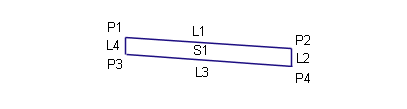

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codes	Descrizione
P1	Crown	Colmo stradale sulla finitura
P2	ETW	Ciglio della corsia sulla finitura
P3	Crown_Subbase	Colmo stradale sulla sottobase
P4	ETW_Subbase	Ciglio della corsia sulla sottobase
L1	Top, Pave	Finitura pavimentata
L3	Datum, SubBase	Sottobase
S1	Pave1
