Questo componente sezione tipo inserisce una banchina alla quale può essere applicata la sopraelevazione. Supporta inoltre l'estensione degli strati Pavimentazione 2 e Pavimentazione 3, nonché una pendenza % variabile su datum.
Associazione
Il punto di associazione si trova in corrispondenza del bordo interno della banchina pavimentata, generalmente sul ciglio esterno della corsia.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
| Parametro | Descrizione | Tipo | Default |
|---|---|---|---|
| Side |
Specifica di inserire il componente sezione tipo a destra o a sinistra del punto di associazione. |
Sinistro / Destro | Destra |
| Larghezza banchina | Larghezza dal punto di associazione al punto di cardine della banchina | Numerico |
2.4 m 8.0 piedi |
| Estensione Pavimentazione 2 | Specifica la distanza alla quale si estende lo strato Pavimentazione 2 a partire dal punto di associazione | Numerico | 0.05 m |
| Estensione Pavimentazione 3 | Specifica la distanza alla quale si estende lo strato Pavimentazione 3 a partire dal punto di associazione | Numerico | 0.10 m |
| Utilizza pendenza sopraelevazione | Specifica di utilizzare la pendenza dalla specifica di sopraelevazione definita sul tracciato della linea base. |
Elenco di selezione:
|
No |
| Direzione di pendenza banchina |
Specifica se la pendenza della banchina è nella direzione del colmo stradale o in quella opposta. |
Elenco di selezione:
|
Direzione opposta al colmo stradale |
| Pendenza banchina di default | Pendenza di default della banchina se non è specificata alcuna pendenza di sopraelevazione. | Numerico, pendenza | -2.500% |
| Tipo scarpata sottobase | Selezionare se mantenere il collegamento di scarpata su una pendenza fissa con larghezza variabile, oppure se mantenerlo ad una larghezza fissa con pendenza variabile | Elenco di selezione: a) Mantieni pendenza, regola larghezza, b) Mantieni larghezza, regola pendenza | Mantieni pendenza, regola larghezza |
| Pendenza scarpata | Valore della pendenza fissa del collegamento di scarpata, utilizzato se si usa l'opzione "Mantieni pendenza" | Numerico, positivo | 4 ( : 1) |
| Larghezza scarpata | Valore della larghezza fissa del collegamento di scarpata, utilizzato se si usa l'opzione "Mantieni larghezza" | Numerico, positivo |
3 m 10 piedi |
| Larghezza Pavimentazione 1 | Larghezza dell'estensione Pavimentazione 1 | Numerico, positivo | 0 |
| Larghezza Pavimentazione 2 | Larghezza dell'estensione Pavimentazione 2 | Numerico, positivo | 0 |
| Spessore Pavimentazione | Spessore Pavimentazione (zero per omettere) | Numerico, non negativo |
0.025 m 0.083 piedi |
| Spessore Pavimentazione1 | Spessore dello strato Pavimentazione1 (zero per omettere) | Numerico, non negativo |
0.025 m 0.083 piedi |
| Spessore Pavimentazione2 | Spessore dello strato Pavimentazione2 (zero per omettere) | Numerico, non negativo |
0.025 m 0.083 piedi |
| Spessore Pavimentazione3 | Spessore dello strato Pavimentazione3 (zero per omettere) | Numerico, non negativo |
0.025 m 0.083 piedi |
| Spessore base 1 | Spessore dello strato di base 1 (zero per omettere) | Numerico, non negativo |
0.100 m 0.333 piedi |
| Spessore base 2 | Spessore dello strato di base 2 (zero per omettere) | Numerico, non negativo |
0.100 m 0.333 piedi |
| Spessore base 3 | Spessore dello strato di base 3 (zero per omettere) | Numerico, non negativo |
0.100 m 0.333 piedi |
| Spessore Sottobase1 | Spessore dello strato di sottobase 1 (zero per omettere) | Numerico, non negativo |
0.300 m 1.0 piedi |
| Spessore Sottobase2 | Spessore dello strato di sottobase 2 (zero per omettere) | Numerico, non negativo |
0.300 m 1.0 piedi |
| Spessore interno Sottobase3 | Spessore dello strato di sottobase 3 in corrispondenza del punto di associazione (zero per omettere) | Numerico, non negativo |
0.300 m 1.0 piedi |
| Spessore esterno Sottobase3 | Spessore dello strato di sottobase 3 sul ciglio della corsia (zero per omettere) | Numerico, non negativo |
0.300 m 1.0 piedi |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
| Parametro | Tipo | Stato |
|---|---|---|
| Larghezza banchina | Può essere utilizzato per sostituire il valore fisso di Larghezza banchina e collegare il bordo della banchina ad un tracciato scostamento. Per la specificazione è possibile utilizzare i seguenti tipi di oggetto come obiettivi: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
Parametri di output
| Parametro | Descrizione | Tipo |
|---|---|---|
| Pendenza scarpata | Pendenza del collegamento di scarpata | Numerico |
| Scostamento scarpata | Scostamento del punto di fine scarpata del sottofondo | Numerico |
| Quota altimetrica scarpata | Quota altimetrica del punto di fine scarpata del sottofondo | Numerico |
|
Larghezza banchina |
Larghezza della banchina pavimentata |
Numerico |
| Pendenza banchina |
Pendenza della banchina pavimentata |
Numerico |
Funzionamento
Il componente sezione tipo viene inserito sul lato del punto di associazione specificato. Tutti i collegamenti seguono la pendenza specificata per il collegamento superiore L1, ad eccezione di L10. Il collegamento L10 viene determinato dal valore di Spessore interno Sottobase3 e dalla sopraelevazione/pendenza % sul collegamento L1, se non è stata specificata dall'utente alcuna pendenza % per L10.
Funzionamento in modalità layout

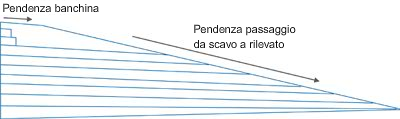

In modalità layout questo componente sezione tipo visualizza i collegamenti comprendenti la banchina per una normale sezione stradale a doppia falda. Se sono forniti valori numerici di pendenza per la Pendenza % banchina e la pendenza % sottobase, i collegamenti sono visualizzati ai valori di pendenza specificati. In caso contrario, vengono utilizzate le pendenze di default del -2.50%.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
| Punto, collegamento o forma | Codes | Descrizione |
|---|---|---|
| P1 | ETW | Ciglio della corsia sulla superficie superiore |
| P2 | Hinge | |
| P11 | EPS_Pave2 | Bordo della banchina di pavimentazione su Pavimentazione2 |
| P13 | EPS_Pave3 | Bordo della banchina di pavimentazione su Pavimentazione3 |
| P3 | EPS_Base1 | Bordo della banchina pavimentata su Base1 |
| P4 | EPS_Base2 | Bordo della banchina pavimentata su Base2 |
| P5 | EPS_Base3 | Bordo della banchina pavimentata su Base3 |
| P6 | EPS_SubBase1 | Bordo della banchina pavimentata su Sottobase1 |
| P7 | EPS_SubBase2 | Bordo della banchina pavimentata su Sottobase2 |
| P8 | EPS_SubBase3 | Bordo della banchina pavimentata su Sottobase3 |
| P9 | Daylight_Sub | Punto di fine scarpata della sottobase |
| L1 | Top, SR | Superficie della finitura |
| L2 | Pave2 | |
| L3 | Pave3 | |
| L4 | Base1 | |
| L5 | Base2 | |
| L6 | Base3 | |
| L7 | Subbase1 | |
| L8 | Subbase2 | |
| L9 | Subbase3 | |
| L10 | Datum | |
| L11-L17 | Slope_Link | |
| S1 | SR | |
| S2 | Pave2 | |
| S3 | Pave3 | |
| S4 | Base1 | |
| S5 | Base2 | |
| S6 | Base3 | |
| S7 | Subbase1 | |
| S8 | Subbase2 | |
| S9 | Subbase3 |

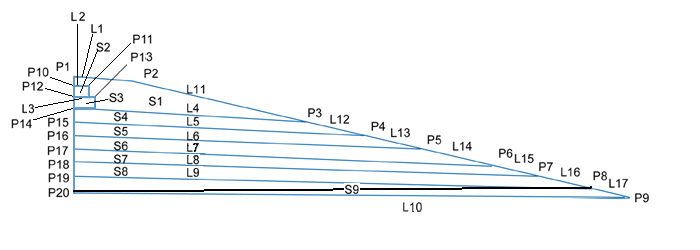

Diagramma di codifica
