Questo componente sezione tipo inserisce i binari, la traversina, la massicciata e la sottomassicciata per la ferrovia ad un binario.
Dovrebbe essere seguito dal componente sezione tipo Scarpata a sinistra e a destra, per chiudere il terreno esistente in condizioni di scavo e rilevato.
Questo componente sezione tipo è progettato per la visualizzazione e per dimostrare l'uso dell'elaborazione modellatori nelle applicazioni di ambito ferroviario. Non è inteso per un lavoro di produzione tecnica vero e proprio.
Associazione
Il punto di associazione si trova ad una distanza uguale all'altezza del binario sopra l'asse della traversina.

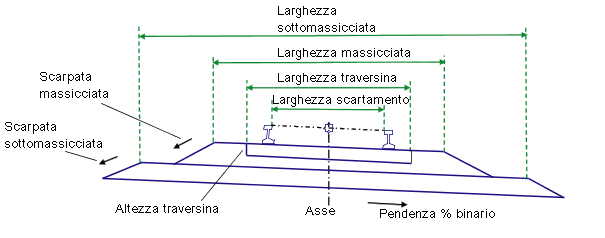

Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
|
Pendenza % binario |
Pendenza % del fondo stradale |
Numerico |
0 (%) |
|
Larghezza scartamento |
Larghezza dello scartamento dei binari da interno ad interno. I binari sono collocati simmetricamente rispetto al tracciato dell'asse. |
Numerico, positivo |
1.435 m 4.7083 piedi (4’ 8-1/2”) |
|
Larghezza traversina |
Larghezza della traversina, collocata simmetricamente rispetto all'asse |
Numerico, positivo |
2.4 m 8.0 piedi |
|
Altezza traversina |
Altezza della traversina |
Numerico, positivo |
0.200 m 0.67 piedi |
|
Larghezza massicciata |
Larghezza della sommità dello strato massicciata, collocata simmetricamente rispetto all'asse. |
Numerico, positivo |
3.6 m 12.0 piedi |
|
Spessore massicciata |
Spessore dello strato massicciata dalla finitura |
Numerico, positivo |
0.3 1.0 piedi |
|
Scarpata massicciata |
Scarpata (x : 1) dello strato massicciata |
Numerico, positivo |
2 (: 1) |
|
Larghezza sottomassicciata |
Larghezza della sommità dello strato sottomassicciata, collocata simmetricamente rispetto all'asse. |
Numerico, positivo |
6.6 m 22.0 piedi |
|
Spessore sottomassicciata |
Spessore dello strato sottomassicciata |
Numerico, positivo |
0.3 1.0 piedi |
|
Scarpata sottomassicciata |
Scarpata dello strato sottomassicciata |
Numerico, positivo |
2 (: 1) |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
Parametri obiettivo: Nessuno.
Parametri di output
Nessuno.
Funzionamento
I collegamenti per i binari, la traversina, la massicciata e la sottomassicciata vengono calcolati e collocati in base ai valori dei parametri di input forniti. Se Pendenza % binario è diverso da zero, la quota altimetrica di profilo del modellatore viene mantenuta al centro del binario sulla falda bassa. I collegamenti della finitura, della traversina, della massicciata e della sottomassicciata vengono mantenuti al valore Pendenza % binario.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza i collegamenti comprendenti la finitura, la massicciata, la sottomassicciata e la scarpata.
Costanti
|
Punto, collegamento o forma |
Costante |
Descrizione |
|---|---|---|
|
P1, P4 |
BBM |
Bordo della banchina della massicciata |
|
P2, P3 |
BTR |
Bordo della traversina |
|
P8,P9 |
Daylight_Ballast |
Punto di fine scarpata per lo strato massicciata |
|
P7, P10 |
BBSB |
Bordo della banchina della sottomassicciata |
|
P11, P12 |
Daylight_Subballast |
Punto di fine scarpata per lo strato sottomassicciata |
|
Tutti i punti del binario |
R1, R2, ..… |
Numerazione in sequenza per la connessione longitudinale (non mostrato nel diagramma) |
|
L1, L3 |
Top, Ballast |
Finitura su strato massicciata |
|
L2 |
Top, Sleeper |
Finitura sulla sommità della traversina |
|
L4, L6 |
Sleeper |
Lati della traversina |
|
L7, L8 |
Top, Ballast |
Scarpate su strato massicciata (scarpate) |
|
L10 |
Ballast |
Fondo della massicciata |
|
L9, L11, L12, L14 |
Top, Subballast |
Finitura su strato sottomassicciata |
|
L13 |
Subballast |
Fondo della sottomassicciata |
|
S1 |
Sleeper |
|
|
S2 |
Ballast |
|
|
S3 |
Subballast |
|
|

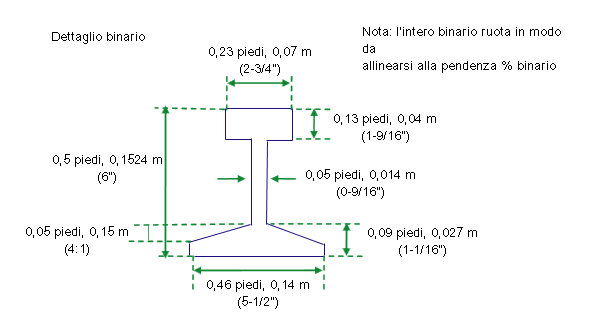

Forme binario |
Rail |
Non illustrato nel diagramma |

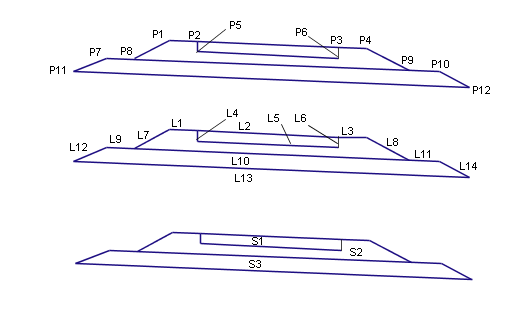

Diagramma di codifica
