Forma trapezoidale

Questo componente sezione tipo inserisce una forma trapezoidale con codici e parametri flessibili.

Tale forma può essere utilizzata come corsia o banchina utilizzando i parametri di sopraelevazione per la pendenza. La larghezza e la quota altimetrica del bordo esterno possono essere calcolati in base ad un tracciato e un profilo facoltativi. Se vengono allineate più forme, è possibile utilizzare la pendenza inferiore come pendenza superiore delle forme successive. Se le forme sono affiancate, è possibile utilizzare lo spessore esterno come spessore interno del componente sezione tipo successivo. I codici punto, collegamento e forma restano indefiniti in modo da poter utilizzare la forma per rappresentare materiali differenti in diversi scenari.

Associazione

Il punto di associazione si trova nel bordo interno della forma.

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota, ad esempio 4 : 1, a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Pendenza inferiore			0.042
Spessore esterno			0.500
Pendenza superiore			-0.020
Side	Specifica di inserire il componente sezione tipo a destra o a sinistra del punto di associazione.	Sinistro / Destro	Destro
Larghezza	Larghezza dal punto di associazione al punto esterno della banchina	Numerico	2.4 m 8.0 piedi
Pendenza trasversale di default	Pendenza trasversale di default della superficie della forma. Questo valore viene utilizzato se la pendenza di sopraelevazione non viene utilizzata o non viene specificata per il tracciato della linea base.	Numerico	-2.0%
Utilizza pendenza sopraelevazione	Specifica di utilizzare la pendenza di sopraelevazione.	Elenco di selezione	No
Direzione di pendenza	Specifica se la pendenza della forma è nella direzione del colmo stradale o in quella opposta.	Elenco selezione	Direzione opposta al colmo stradale
Spessore interno	Spessore del punto di associazione	Numerico, positivo	0.25 m 1.0 piedi
Spessore esterno	Spessore opposto al punto di associazione	Numerico, positivo	0.125 m 0.5 piedi
Codice superiore interno	Codice punto definito dall'utente
Codice superiore esterno	Codice punto definito dall'utente
Codice inferiore interno	Codice punto definito dall'utente
Codice inferiore esterno	Codice punto definito dall'utente
Codice collegamento superiore	Codice collegamento definito dall'utente
Codice collegamento inferiore	Codice collegamento definito dall'utente
Codice forma	Codice forma definito dall'utente

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro	Tipo di tracciato	Stato
Larghezza	Può essere utilizzato per sostituire il valore fisso di Larghezza e collegare il bordo della forma ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Quota altimetrica esterna	Può essere utilizzato per sostituire la pendenza normale della forma e per collegare il bordo superiore esterno della forma alla quota altimetrica di un profilo. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione della quota altimetrica: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo

Parametri di output

Parametro	Descrizione	Tipo
Pendenza superiore	Pendenza del collegamento superiore	Numerico
Pendenza inferiore	Pendenza del collegamento inferiore	Numerico
Larghezza	Larghezza della forma	Numerico
Spessore esterno	Spessore esterno della forma	Numerico

Funzionamento

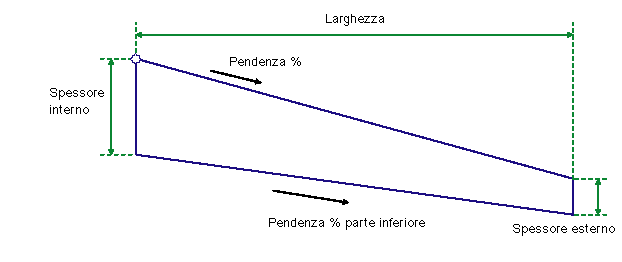

La finitura della forma viene inserita per la larghezza e la pendenza % specificate, in direzione esterna dal punto di associazione. La pendenza del collegamento inferiore viene calcolata in base allo spessore interno ed esterno della forma. I codici punti, collegamento e forma vengono impostati nei parametri di input utilizzando le stringhe definite dall'utente.

Funzionamento in modalità layout

In modalità layout, questo componente sezione tipo visualizza i collegamenti che includono la forma per una normale sezione stradale a doppia falda, con la pendenza trasversale di default come valore di pendenza del collegamento superiore.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Tipo	Codice	Descrizione

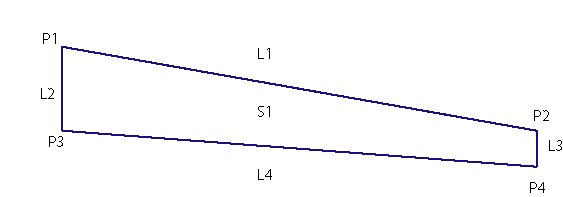

P1	Codice superiore interno	Codice punto definito dall'utente
P2	Codice superiore esterno	Codice punto definito dall'utente
P3	Codice inferiore interno	Codice punto definito dall'utente
P4	Codice inferiore esterno	Codice punto definito dall'utente
L1	Codice collegamento superiore	Codice collegamento definito dall'utente
L4	Codice collegamento inferiore	Codice collegamento definito dall'utente
S1	Codice forma	Codice forma definito dall'utente
