In questo esercizio, verrà creato uno stile di etichetta che visualizza le informazioni sulle proprietà definite dall'utente per un punto.
Questo esercizio è la prosecuzione dell'Esercizio 1: Creazione di proprietà definite dall'utente.
Creare uno stile etichetta con le informazioni sulle proprietà definite dall'utente visualizzate
- Aprire Points-4b.dwg, che si trova nella cartella delle Carte di esercitazione.
- Nella scheda Impostazioni dell'Area strumenti, espandere la raccolta Punto. Espandere la raccolta Stili etichetta.
- Nella casella Stili etichetta, fare clic con il pulsante destro del mouse su Standard. Fare clic su .
- Nella scheda Informazioni della finestra di dialogo Composizione stile etichetta, immettere Manhole UDP nel campo Nome.
- Nell'elenco Anteprima a destra della scheda Layout, selezionare Stile etichetta punto.
Da questo momento, le modifiche apportate allo stile etichetta punto verranno visualizzate nel riquadro di anteprima.
- Fare clic su
per creare un componente di testo per l'etichetta. - Per il nuovo componente di testo, specificare i parametri seguenti:
- Nome: Arco rovescio in entrata
- Componente di ancoraggio: Descrizione punto
- Punto di ancoraggio: Basso sinistra
- TestoAssociazione: Alto sinistra
- Nella casella Testo, fare clic sul valore di default per l'opzione Contenuto. Fare clic su
. - Nella scheda Proprietà della finestra di dialogo Editor componenti di testo – Testo etichetta, specificare i parametri seguenti:
- Proprietà: MH_Pipe In Invert
- Precisione: 0.01
- Fare clic su
. - Nella finestra di modifica del testo, eliminare il testo "Testo etichetta" dall'etichetta. Digitare Invert In: prima del campo della proprietà, racchiuso tra parentesi angolari (<>). Il testo nell'editor dovrebbe essere simile al seguente:
- Fare clic su OK.
-

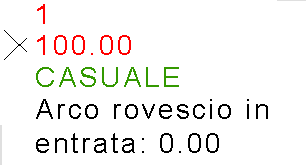

Nel riquadro di anteprima, l'etichetta dovrebbe essere simile alla seguente:
- Fare clic su OK.
Per procedere con questa esercitazione, passare all'Esercizio 3: Assegnazione di proprietà definite dall'utente ai punti.
