In questo esercizio, si modificano le abbreviazioni di default presenti nelle etichette di punti notevoli.
Questo esercizio è la prosecuzione dell'Esercizio 1: Sostituzione del testo di un'etichetta.
Modificare il contenuto di un'etichetta nelle impostazioni della Carta
- Eseguire lo zoom e il pan dell'area tra le progressive 0+000 e 0+080 del tracciato West Street.
- Nella scheda Impostazioni dell'Area strumenti, fare clic con il pulsante destro del mouse sul nome della Carta. Fare clic su Modifica impostazioni Carta.
- Nella finestra di dialogo Impostazioni Carta, fare clic sulla scheda Abbreviazioni. Nota:
Nella finestra di dialogo Impostazioni Carta, utilizzare la scheda Layer oggetto per modificare il layer di default su cui gli oggetti Autodesk Civil 3D e relative etichette vengono creati.
Nella categoria Testo punti notevoli tracciato sono elencate le abbreviazioni attualmente in uso per ogni tipo di punto notevole.
- Nella colonna Valore, modificare i valori dell'abbreviazione del punto notevole come segue:
- Fine tracciato: End
- Intersezione tangente-curva: Tan-Cur
- Intersezione curva-tangente: Cur-Tan
- Fare clic su OK.
Le etichette dei punti notevoli vengono aggiornate per riflettere la modifica delle impostazioni della Carta.
Nota:Se le abbreviazioni delle etichette dei punti notevoli non sono state aggiornate in modo da riflettere le modifiche apportate, immettere RIGEN alla riga di comando.

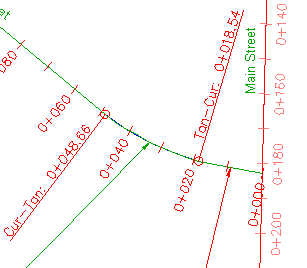

Etichette di punti notevoli con abbreviazioni modificate nelle impostazioni della Carta
- Chiudere la Carta.
In questo esercizio viene utilizzato il file Labels-3a.dwg con le modifiche apportate nell'esercizio precedente.
Per continuare con l'esercitazione successiva, passare a Utilizzo di tabelle e indicatori.
