Informazioni sui miglioramenti apportati alle reti in pressione.
Novità della versione 2023.2
- È stata aggiunta la possibilità di collegare le condotte della rete in pressione ai pozzetti della rete a gravità.
Per ulteriori informazioni, vedere Come collegare e scollegare le condotte della rete in pressione e i pozzetti della rete a gravità.
- È stata aggiunta la possibilità di visualizzare le condotte in pressione connesse nella finestra di dialogo Proprietà pozzetto della rete a gravità. Per ulteriori informazioni, vedere la scheda Collegamenti (finestra di dialogo Proprietà pozzetto).
Nota: I drenaggi sono stati spostati dalla scheda Connessioni alla nuova scheda Drenaggi nella finestra di dialogo Proprietà pozzetto.
- È stata aggiunta la possibilità di etichettare le condotte in pressione connesse ai pozzetti a gravità utilizzando il componente di stile etichetta Testo di ogni elemento e selezionando il tipo Tutte le condotte in pressione del pozzetto.

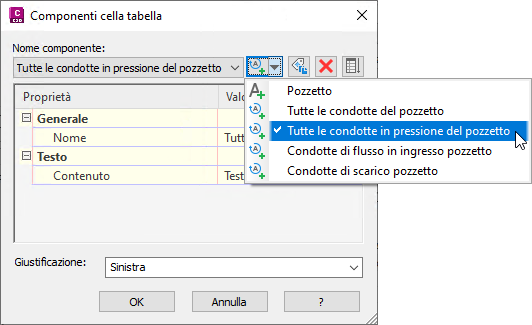

- È stata aggiunta la possibilità di aggiungere condotte in pressione collegate ai pozzetti a gravità nelle tabelle.
Quando si imposta una colonna della tabella, selezionare l'opzione Tutte le condotte in pressione del pozzetto.
- È stata aggiunta la possibilità di creare componenti di stile etichetta Testo di ogni elemento per raccordi e apparecchiature accessorie della rete in pressione, in modo da poter etichettare le condotte in pressione connesse.
- Raccordi e apparecchiature accessorie sono ora bloccati ai punti vertice planimetrico durante la modifica tramite grip della rete di condotte. I raccordi e le apparecchiature accessorie vengono mantenuti in posizione rispetto all'estremità della condotta non spostata.

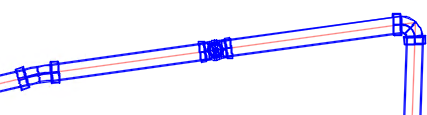

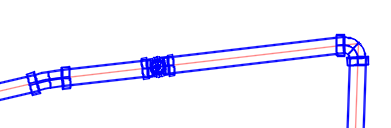

Posizione delle apparecchiature accessorie prima dello spostamento del raccordo sinistro Posizione delle apparecchiature accessorie dopo lo spostamento del raccordo sinistro
Se si accorcia la condotta spostando l'estremità della condotta oltre i raccordi o le apparecchiature accessorie esistenti, tali parti verranno rimosse.
-
È stato aggiunto un nuovo grip di scorrimento in corrispondenza dei punti di inserimento di raccordi e apparecchiature accessorie. I grip di scorrimento precedenti su entrambi i lati delle parti sono stati rimossi. Il nuovo grip di scorrimento consente di utilizzare gli snap ad oggetto per eseguire lo snap del punto di inserimento nella posizione desiderata.

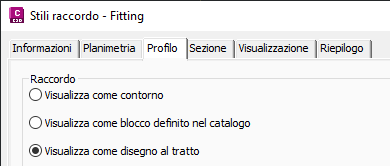

- Sono state aggiunte le opzioni Visualizza come disegno al tratto per la visualizzazione di raccordi e apparecchiature accessorie nella vista profilo. Utilizzare questa opzione per visualizzare una vista semplice delle parti nella vista profilo.
Per ulteriori informazioni, vedere la scheda Profilo (finestra di dialogo Stili raccordo) e la scheda Profilo (finestra di dialogo Stili apparecchiature accessorie).
- È stato aggiunto il comando Ricollega ramo per ricollegare le parti della rete in pressione al relativo tracciato del ramo sottostante se vengono dissociate dai tracciati sottostanti quando vengono modificate. Per ulteriori informazioni, vedere Come collegare le reti in pressione ai rispettivi percorsi.
- È stata aggiunta un'opzione della barra multifunzione per accedere al comando Rigenera solidi in pressione per la rigenerazione di solidi 3D mancanti per raccordi e apparecchiature accessorie. È possibile utilizzare questo comando se le parti di una condotta risultano mancanti nella vista piana o nella vista profilo. Per ulteriori informazioni, vedere Come rigenerare solidi della rete in pressione.
- Le posizioni di sostituzione del profilo del ramo sono ora bloccate sulla geometria, in modo che se la quotatura progressive a monte (0+0) cambia, le sostituzioni rimangono con la geometria applicabile e la quotatura progressive viene aggiornata per le sostituzioni.
Novità della versione 2023
In Civil 3D 2023 sono stati aggiunti alcuni miglioramenti richiesti dai clienti per le reti in pressione.
- Sono stati apportati i seguenti miglioramenti al processo di modifica delle reti in pressione nella vista profilo:
- Quando lo stile scostamento per un profilo del ramo è impostato su Lunghezza taglio, il numero di vertici altimetrici su un profilo di ramo viene ridotto in modo che vengano posizionati solo in corrispondenza di lunghezze di taglio e curve.
- È stata aggiunta la possibilità di interrompere una condotta in pressione in corrispondenza di un punto del vertice altimetrico nella vista profilo durante la modifica del ramo, se lo stile scostamento per un profilo del ramo è impostato su Lunghezza taglio.

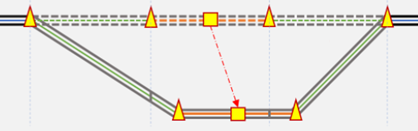

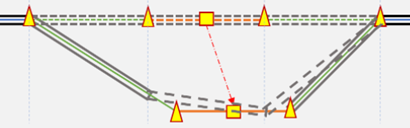

Precedente funzionamento della modifica tramite grip nella vista profilo Nuovo funzionamento della modifica tramite grip nella vista profilo
Se si trascina il grip, le condotte vengono disegnate in corrispondenza delle linee tratteggiate.
Se si trascina il grip, le condotte vengono disegnate come illustrato sopra.
- È stata aggiunta la possibilità di impostare la lunghezza di taglio per le condotte in pressione che non hanno una lunghezza di taglio di default. Per ulteriori informazioni, vedere Finestra di dialogo Modifica impostazioni oggetti - Rete in pressione.
- È stata aggiunta la possibilità di seguire diversi profili in un ramo. Questa funzionalità è disponibile nella scheda Sostituzioni della finestra di dialogo Impostazioni profilo ramo, nella colonna Profilo di riferimento e sostituisce la colonna Dinamico. È possibile utilizzare questa funzione per creare un intervallo di progressive che segue un profilo di layout. Per ulteriori informazioni, vedere Finestra di dialogo Impostazioni profilo ramo.

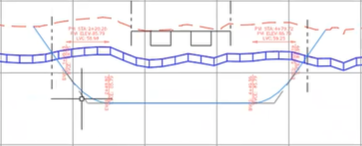

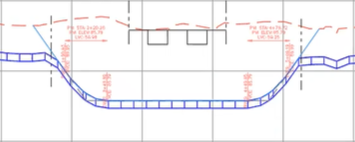

Prima di seguire il profilo di riferimento Dopo aver seguito il profilo di riferimento nell'intervallo di sostituzione
- È stata aggiunta la funzione "Ricerca per parola chiave" nell'elenco a discesa delle parti in pressione per indicare che l'elenco è ricercabile.
- È stata aggiunta la possibilità di visualizzare le informazioni del gruppo di proprietà aggiunte ad una rete in pressione o a gravità nella vista piana in un'etichetta della vista profilo.
- È stato aggiornato il testo dell'avviso relativo alla geometria non supportata nei rami.
