Esercizio 1: Esportazione di una Carta in Autodesk SDF

La Carta utilizzata in Lezione 2: Correzione delle Carte contiene dati oggetto. I dati oggetto consistono in attributi degli oggetti del mondo reale rappresentati dagli oggetti della Carta. I dati oggetto sono memorizzati nella Carta e associati ai singoli oggetti Carta.

Quando si esportano oggetti della Carta, è possibile utilizzare i dati oggetto per creare classi di entità geografiche in un file SDF. Le classi di entità geografiche risultanti includono proprietà che corrispondono agli attributi dei dati oggetto.

In questo esercizio, l'asse della strada nella Carta include tre attributi dei dati oggetto: Lanes, Speed_Limit e Surface.

Come esportare oggetti della Carta in SDF

1. Individuare e aprire la Carta Street_Centerlines.dwg utilizzata in Lezione 2: Correzione delle Carte.
2. Fare clic sulla scheda Outputgruppo Trasferimento dati cartograficiDa DWG a SDF. Trova
3. Nella finestra di dialogo Posizione file da esportare, attenersi alla procedura indicata di seguito:
   • Accertarsi che il tipo di file sia impostato su Autodesk SDF (*.SDF).
   • Specificare una posizione e un nome per il file esportato.
   • Fare clic su OK.
4. Nella finestra di dialogo Esporta, scheda Selezione, accertarsi che Seleziona tutto sia selezionato.

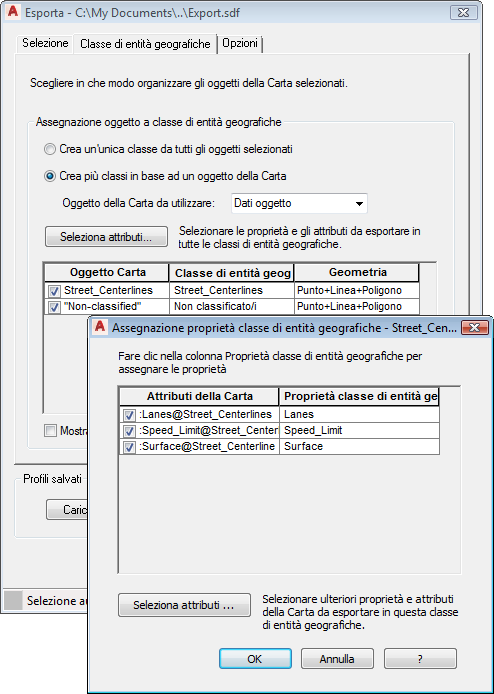

5. Fare clic sulla scheda Classe di entità geografiche ed effettuare le seguenti operazioni:
   • Fare clic su Crea più classi in base ad un oggetto della Carta.
   • Per Oggetto della Carta da utilizzare, selezionare Dati oggetto.
   • In Oggetto Carta, deselezionare la casella di controllo Non classificato/i.
   • In Classe di entità geografiche, fare clic su Street_Centerlines.
   • Fare clic sul pulsante di ricerca visualizzato nel campo.


   I dati oggetto per Street_Centerlines includono tre attributi: Lanes, Speed_Limit e Surface.

6. Nella finestra di dialogo Assegnazione classe di entità geografiche, effettuare le seguenti operazioni:
   • Fare clic su Seleziona attributi.
   • Espandere l'elemento Dati oggetto per visualizzare gli attributi che diventeranno proprietà della nuova classe di entità geografiche.
   • Fare clic due volte su OK per tornare alla finestra di dialogo Esporta.
7. Fare clic su OK per esportare gli oggetti della Carta nel file SDF.

Utilizzare la finestra Connessione dati per connettersi al file SDF risultante.

È possibile modificare le entità geografiche nel file SDF utilizzando i comandi AutoCAD.

Per procedere con questa esercitazione, passare all'Esercizio 2: Pubblicazione di una Carta in un file DWF.
