Esercizio 3: Recupero di oggetti tramite query

Si utilizzerà una query Disegna per recuperare tramite query gli oggetti delle tre Carte associate e aggiungerli alla Carta.

Nota: Per questo esercizio viene utilizzata la Carta creata in Esercizio 1: Creazione di una Carta.

Come recuperare gli oggetti tramite query

1. Nella scheda Area di lavoro del riquadro Attività, fare doppio clic su Query corrente.

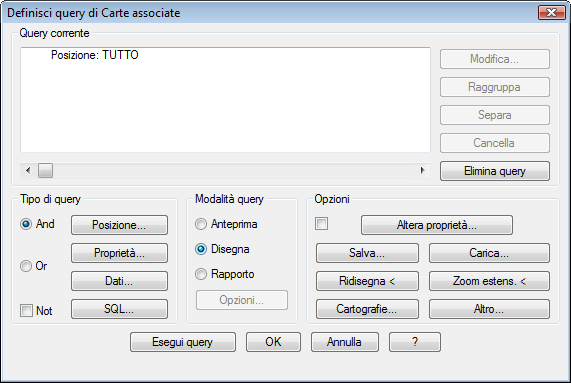

2. Nella finestra di dialogo Definisci query di Carte associate, in Tipo di query, effettuare le operazioni seguenti:
   • Fare clic su Posizione.
   • Verificare che Tipo di contorno sia impostato su Tutto.
   • Fare clic su OK.
   • In Modalità query, selezionare Disegna.


     Recuperare tramite query gli oggetti delle Carte associate.

   • Fare clic su Esegui query.
3. Fare clic su scheda Vistagruppo Navigazioneelenco a discesa ZoomEstensioni. Trova La Carta viene centrata sui dati.
4. Assegnare un nome alla Carta e salvarla.
   • Fare clic su Salva.
   • Spostarsi sulla cartella in cui sono memorizzati i dati dell'esercitazione.
   • Assegnare il nome ObjectClass.dwg al file cartografico.
   • Fare clic su Salva.

Situazione

È stata creata una Carta che utilizza il file di definizione della classe di oggetti definito. Sono stati recuperati oggetti tramite query nella nuova Carta.

Per procedere con questa esercitazione, passare alla Lezione 5: Creazione e modifica di oggetti mediante le classi di oggetti.
