Esercizio 1: Modifica della stampante o del plotter per il modello

Aprire un modello di libro di Carte esistente e iniziare a personalizzarlo specificando la stampante o il plotter in uso.

Nota: Queste informazioni vengono utilizzate ogni volta che si pubblica il libro di Carte su un plotter. Non è possibile modificare queste impostazioni al momento della stampa.

Come assegnare una stampante o un plotter ad un modello di libro di Carte

1. Aprire il modello del libro di Carte 8.5x11.
   • Scegliere ApriDisegno.
   • Impostare Tipo file su Modello di disegno (*.dwt).

     Nel Set di strumenti AutoCAD Map 3D viene automaticamente visualizzata la cartella Modello.

   • Scorrere fino a circa la metà dell'elenco di modelli.
   • Selezionare Map Book Template - 8.5x11 Classic.dwt.
   • Fare clic su Apri.

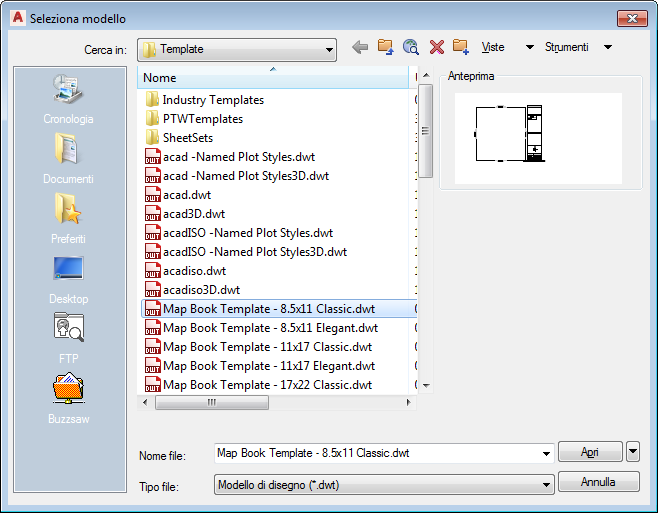

     Scorrere fino alla metà dell'elenco di modelli e selezionare il primo modello di libro di Carte.

2. Se necessario, eseguire lo zoom in allontanamento per visualizzare tutto il modello. Fare clic su scheda Vistagruppo Navigazioneelenco a discesa ZoomEstensioni. Trova
3. Fare clic con il pulsante destro del mouse sulla scheda di layout denominata Ansi_A e selezionare Gestione impostazioni pagina per specificare le informazioni relative al plotter e ai fogli.

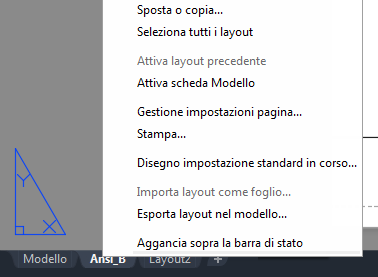

   Fare clic con il pulsante destro del mouse sulla scheda di layout relativa al libro di Carte e scegliere Gestione impostazioni pagina.

4. Nell'elenco Impostazioni di pagina, selezionare *Ansi_A* e fare clic su Modifica.
5. Selezionare una delle opzioni di plotter DWF nell'elenco Nome.
6. Modificare le eventuali altre impostazioni desiderate.
7. Fare clic su OK e quindi su Chiudi.

Per procedere con questa esercitazione, passare all'Esercizio 2: Ridimensionamento della finestra principale.
