Esercizio 3: Aggiunta di un'immagine raster ad un layer di Gestione visualizzazioni

La scheda Gestione visualizzazioni del Riquadro Attività consente di controllare l'applicazione di stili agli elementi della mappa e la relativa visualizzazione. I layer di Gestione visualizzazioni sono diversi da quelli di AutoCAD, ma consentono di eseguire operazioni simili. Ad esempio, è possibile nascondere e mostrare i layer di Gestione visualizzazioni, anche se tali layer contengono immagini raster anziché oggetti Carta.

In questa lezione viene aggiunta un'immagine raster ad un layer di Gestione visualizzazioni. Il layer dell'immagine raster viene rinominato e nascosto.

Nota: Per questo esercizio viene utilizzata la Carta CITY.dwg utilizzata in Esercizio 1: Regolazione della luminosità, del contrasto e della sfumatura dell'immagine.

Come aggiungere un'immagine ad un nuovo layer di Gestione visualizzazioni

1. Se la Carta CITY.dwg non è più aperta, riaprirla.
2. Nella scheda Gestione visualizzazioni del Riquadro Attività, fare clic su DatiAggiungi dati CartaImmagine raster.
3. Nella finestra di dialogo Seleziona immagini, selezionare la casella di controllo accanto a REDDING_DRG.
4. Fare clic su OK.


   In Gestione visualizzazioni, REDDING_DRG è ora elencato come layer.

5. In Gestione visualizzazioni, fare clic con il pulsante destro del mouse sul layer REDDING_DRG e selezionare Rinomina.
6. Immettere REDDING_RASTER.
7. Fare clic su Salva.
8. In Gestione visualizzazioni, deselezionare la casella di controllo per il layer REDDING_RASTER.


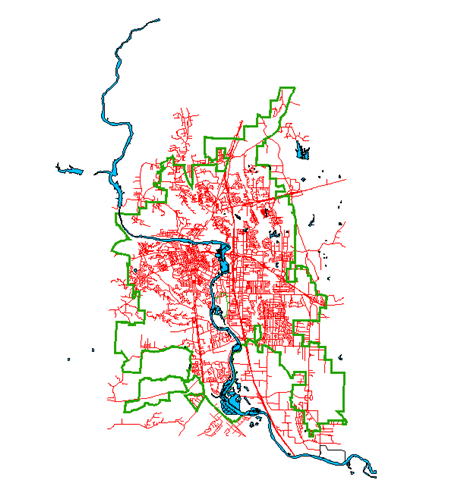

   L'immagine raster non è più visualizzata nella Carta.

Situazione

È stato regolato l'aspetto dell'immagine nella Carta senza modificare l'immagine. L'immagine è stata aggiunta ad un layer di Gestione visualizzazioni, che consente di nasconderla e mostrarla facilmente.

Per procedere con questa esercitazione, passare alla Lezione 6: Condivisione delle Carte con altri utenti.
