Utilizzo delle distanze da due punti per specificare un punto

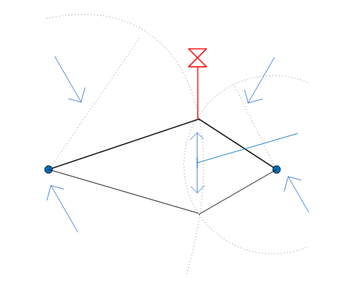

Il comando distanza/distanza consente di calcolare un nuovo punto utilizzando due punti e due distanze rispetto al nuovo punto.

Selezionare il primo punto e la distanza, quindi il secondo punto e la distanza. Scegliere una delle due intersezioni per creare il nuovo punto.

Come specificare un punto utilizzando le distanze da due punti esistenti

1. Fare clic sulla scheda Iniziogruppo Disegnamenu a discesa COGOInput COGO.
   • Per utilizzare la routine Distanza/Distanza in modo trasparente, avviare un comando come PLINEA o ARCO, quindi immettere ‘mapcogo.
2. Nella finestra di dialogo Input COGO, selezionare la routine Distanza/Distanza.
3. Immettere le coordinate per il primo punto o fare clic su per selezionare il punto sulla Carta o nella tabella dati.
4. Selezionare la distanza dal primo punto. Fare clic su per specificare la distanza sulla Carta.
5. Ripetere i passaggi 3-5 per il secondo punto e distanza.
6. Fare clic su Calcola. Set di strumenti AutoCAD Map 3D calcola il nuovo punto e lo visualizza in anteprima sulla Carta. Fare clic sul pulsante Pan per eseguire una panoramica sul nuovo punto. Se non è presente alcuna intersezione, la casella Risultato verrà disattivata e verrà visualizzato il messaggio "Intersezione non trovata".
   Nota:

   Se si attiva l'opzione Richiesta input dati 3D nella finestra di dialogo Impostazione geometria coordinate, è possibile immettere un valore di elevazione nella sezione Risultato della finestra di dialogo Input COGO.

7. Selezionare l'intersezione desiderata, quindi fare clic su Crea punto.
