Esercitazione A1: Animare i risultati

1. È possibile animare la punzonatura del foglio di lamiera che segue la forma di punzone e matrice.

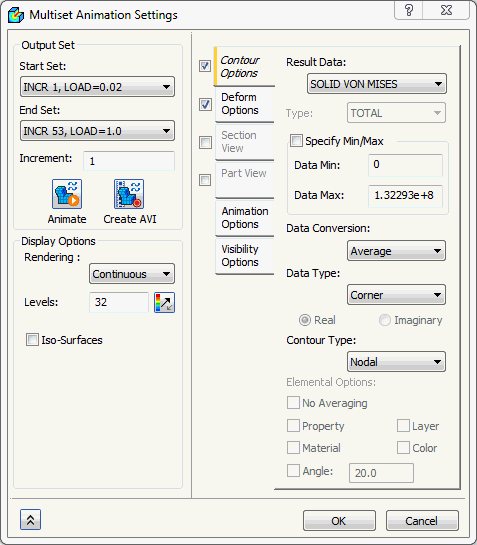

2. Fare clic con il pulsante destro del mouse su Risultati e scegliere Impostazioni animazione più gruppi. Modificare il campo Gruppo finale impostandolo sull'ultimo passo. Selezionare SOLID VON MISES STRESS e impostare Ritardo su 100 in Opzioni animazione. Assicurarsi che le caselle di controllo Opzioni deformazione e Opzioni contorno siano selezionate e che il campo Scala deformazione sia impostato su Effettivo.

3. Fare clic sul pulsante Anima. L'animazione verrà caricata.
4. Nella sezione Opzioni visibilità fare clic sul pulsante Nascondi tutto.
5. Potrebbe essere necessario eseguire lo zoom avanti per ottenere una visualizzazione più dettagliata e vedere il contatto tra i corpi.
6. Per salvare l'animazione come file AVI, fare clic sul pulsante Crea AVI. Denominare il file PunchDieAnimation e fare clic su Salva.
7. Fare clic su OK per uscire da Impostazioni animazione.

In questo modo si conclude la simulazione della formatura dei metalli con materiale e contatto non lineari.

Sono stati trattati gli argomenti principali indicati di seguito:

• Come impostare il materiale elastoplastico.
• Come tracciare la curva XY.
• Come definire il controllo mesh e i contatti di superficie.
