Esercitazione A4: Definire le proprietà e la mesh

Definire le proprietà del materiale

Creare un materiale composito ortotropo 2D.

1. In Struttura modello, fare clic con il pulsante destro su Materiali > Nuovo.
2. Modificare il campo Nome specificando Carbon/Epoxy Composite.
3. Impostare il campo Tipo su Ortotropo 2D.

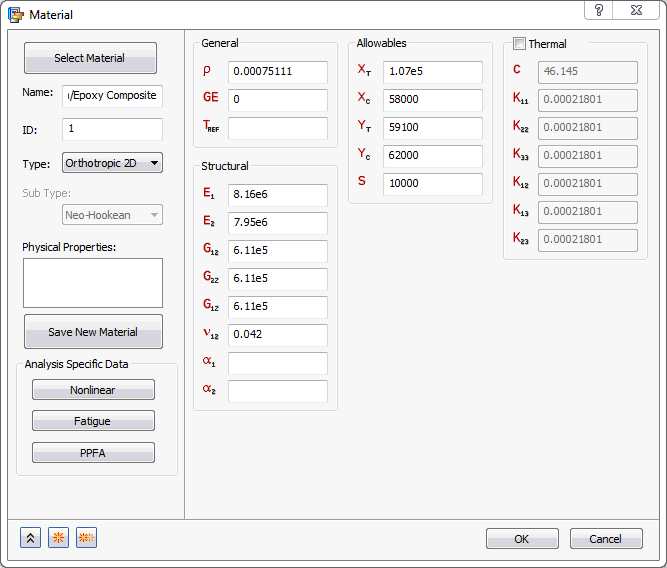

4. Impostare i valori per le proprietà del materiale nelle sezioni Generale, Strutturale e Valori consentiti, come mostrato nell'immagine seguente.



5. Fare clic su OK per creare il materiale.

Definire le proprietà dell'elemento

1. In Struttura modello, in Idealizzazioni, verificare la presenza di eventuali definizioni esistenti nelle categorie standard, quali Solidi e Shell. Solid 1, mostrato di seguito, è un esempio di una definizione esistente:


   In caso di definizioni pre-esistenti, fare clic con il pulsante destro su Idealizzazioni > Elimina tutto. Questa operazione assicura che non verranno visualizzati materiali indesiderati nella mesh della parte e che non verranno inclusi nell'analisi.

2. In Struttura modello, fare clic con il pulsante destro su Idealizzazioni > Nuovo.
3. In Nome specificare Carbon/Epoxy Layup.

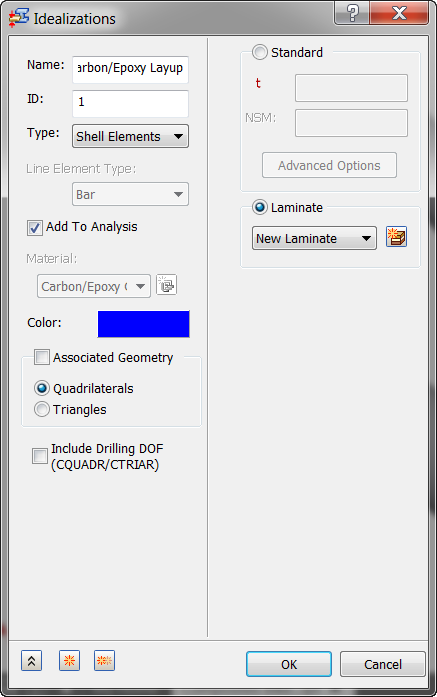

4. Nell'elenco a discesa Tipo, scegliere Elementi Shell.
5. Assicurarsi che l'opzione Materiale sia impostata su Carbon/Epoxy Composite.
6. Selezionare l'opzione Laminato.



7. Fare clic sul pulsante Nuovo laminato.

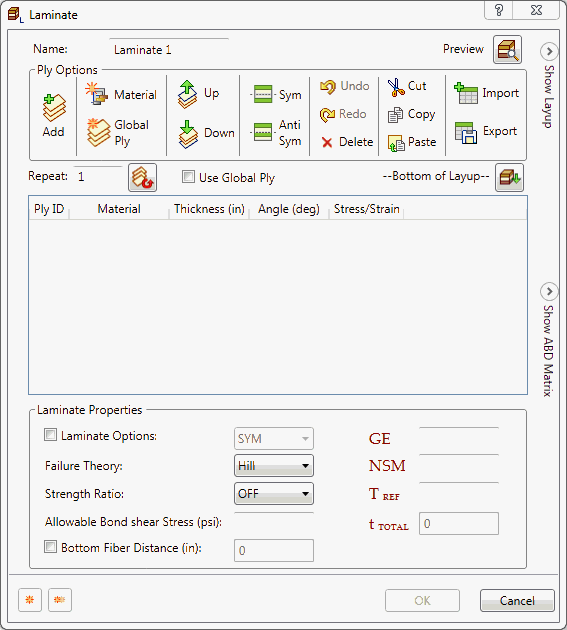

8. Nella finestra di dialogo Laminato, selezionare Hill dal menu a discesa Teoria dell'errore, in modo che sia possibile esaminare le informazioni dell'indice di errore quando l'analisi è completata.

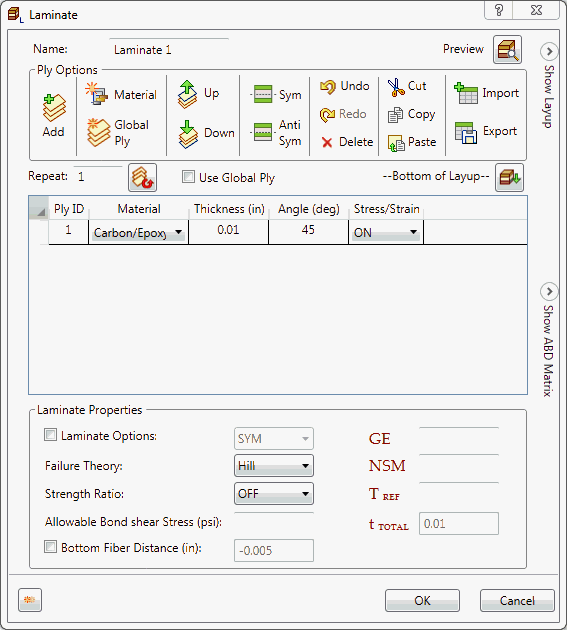

9. Fare clic su Aggiungi per creare un nuovo foglio.
10. Selezionare Carbon/Epoxy Composite in Materiale facendo clic nella prima cella in Materiale. Impostare il valore di Spessore su 0.01 (fare doppio clic sullo spessore di default per modificare la cella). Impostare Angolo su 45. Lasciare l'output Sollecitazione/Deformazione impostato su ATTIVO.

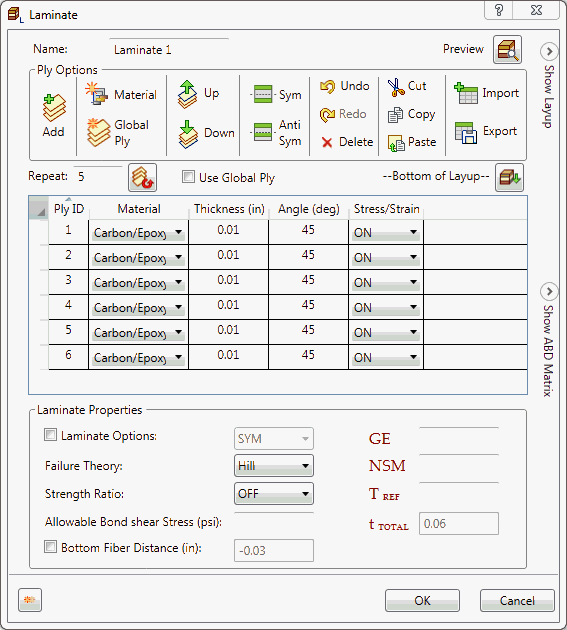

11. Creare altri cinque fogli. Selezionare la riga del foglio 1. Appena sopra la tabella, digitare 5 nella casella accanto al pulsante Ripeti, quindi fare clic su Ripeti .

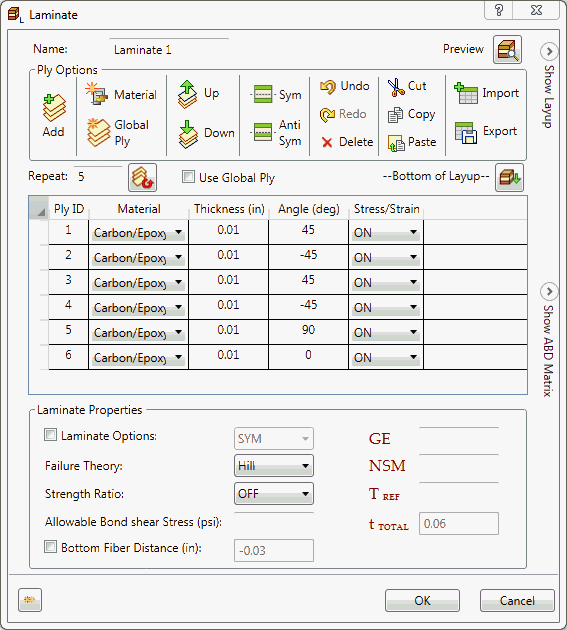

12. Modificare il valore di Angolo in modo che siano impostati 45, -45, 45, -45, 90, 0 dal foglio 1 al foglio 6.

13. Selezionare tutti i fogli e fare clic sul pulsante Simmetrico.

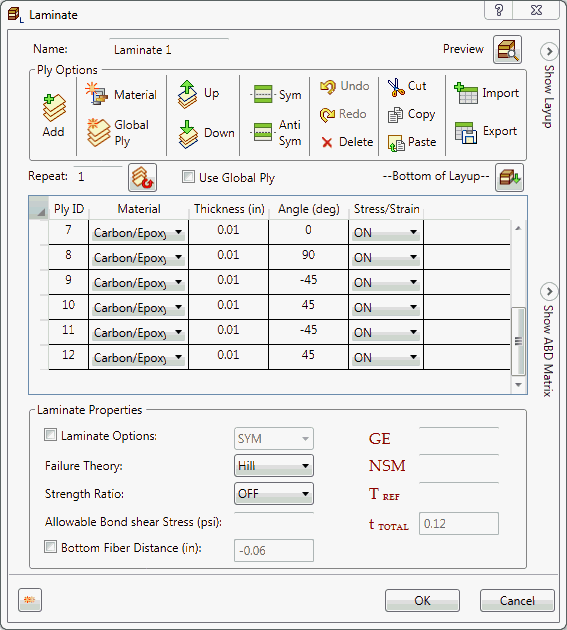

14. Si dispone ora di un laminato di 12 fogli. Fare clic su OK per completare la definizione del laminato.

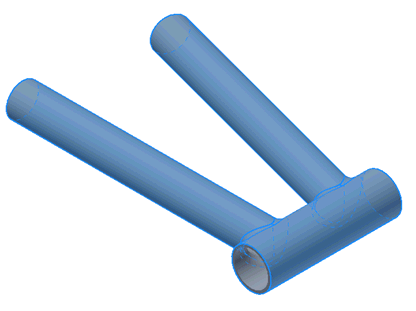

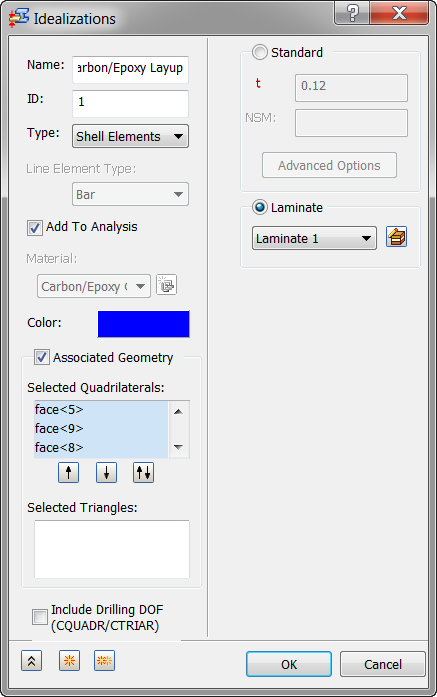

15. Nella finestra di dialogo Idealizzazioni, selezionare Geometria associata e selezionare le superfici esterne della parte per Quadrilateri.





16. Fare clic su OK per creare la proprietà fisica composita.

Definire la mesh

1. Fare clic con il pulsante destro del mouse su Modello mesh e scegliere Modifica.

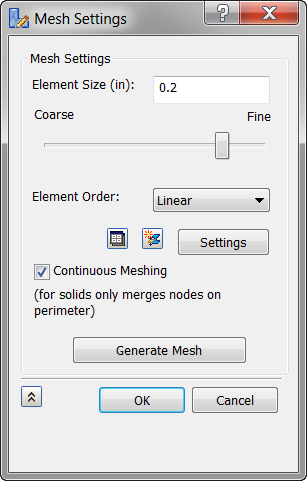

2. Immettere 0.2 in Dimensioni elemento.
3. Impostare Ordine elementi su Lineare.

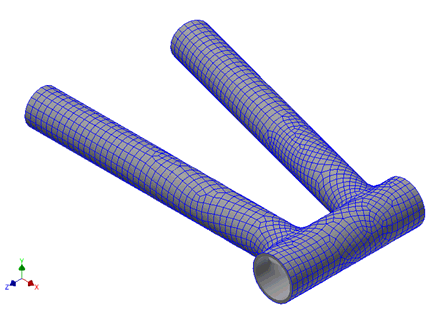

4. Fare clic su OK per generare la mesh della geometria.
