Esercitazione A4: Eseguire l'analisi e la post-elaborazione dei risultati

1. Salvare il modello.
2. Fare clic con il pulsante destro del mouse su Analysis 1 e scegliere Risolvi in Nastran.
3. Al termine dell'analisi, chiudere la finestra Output Autodesk Nastran per avere più spazio a disposizione nell'interfaccia.

Eseguire la post-elaborazione dei risultati

Ora sarà possibile osservare diversi risultati elemento composito.

• COMP MAX PLY FAILURE INDEX
• COMP MAX FAILURE INDEX PLY
• COMP PLY NORMAL-1

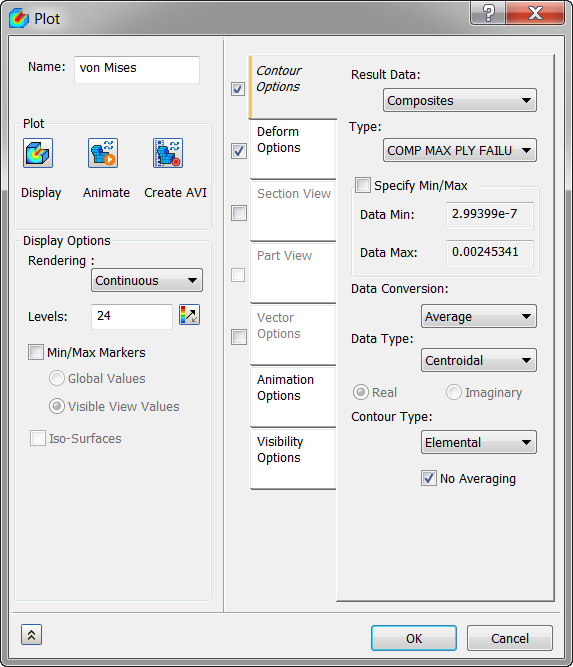

1. Fare clic con il pulsante destro del mouse su Von Mises in Risultati e scegliere Modifica.
2. Nella scheda Opzioni contorno, per Dati risultato selezionare Compositi, quindi in Tipo, selezionare COMP MAX PLY FAILURE INDEX. Assicurarsi che le caselle di controllo Opzioni deformazione e Opzioni contorno siano selezionate.
3. Modificare Tipo di dati in Centroide e Tipo di contorno in Relativo agli elementi e selezionare la casella di controllo Nessuna media.
4. In Opzioni di visualizzazione, deselezionare Contrassegni min/max.

5. Fare clic su Visualizza.
6. Fare clic su OK.

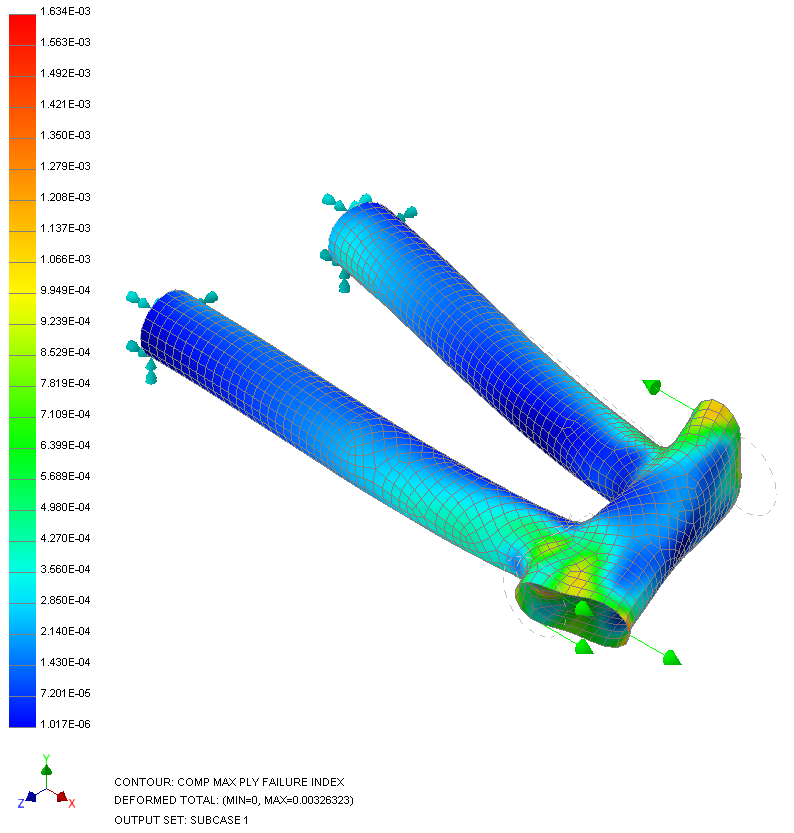

   Questo vettore di output dei risultati mostra l'indice di errore massimo verificatosi (calcolato in base alla teoria di Hill sulla rottura dei materiali compositi) su ciascun elemento. Quando l'indice di errore è superiore a 1.0, è prevista la rottura del primo foglio, il che significa che si è verificato un problema su almeno un foglio. Quando l'indice di errore è inferiore a 1.0, non è previsto il verificarsi di alcun errore.

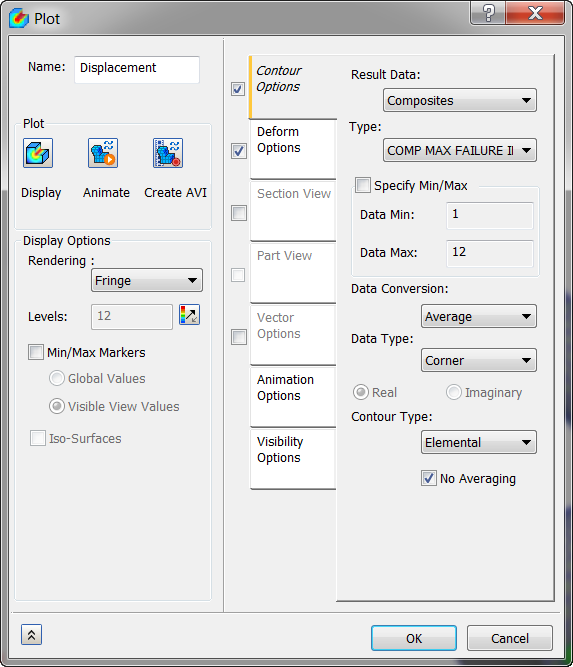

7. Fare clic con il pulsante destro del mouse su Spostamento e scegliere Modifica.
8. Modificare Dati risultato in Compositi e Tipo in COMP MAX FAILURE INDEX PLY.
9. In Opzioni di visualizzazione, impostare Rendering su Bande, assicurarsi che l'opzione Livelli sia impostata su 12 e deselezionare Contrassegni min/max.

10. Fare clic su Visualizza.
11. Fare clic su OK.

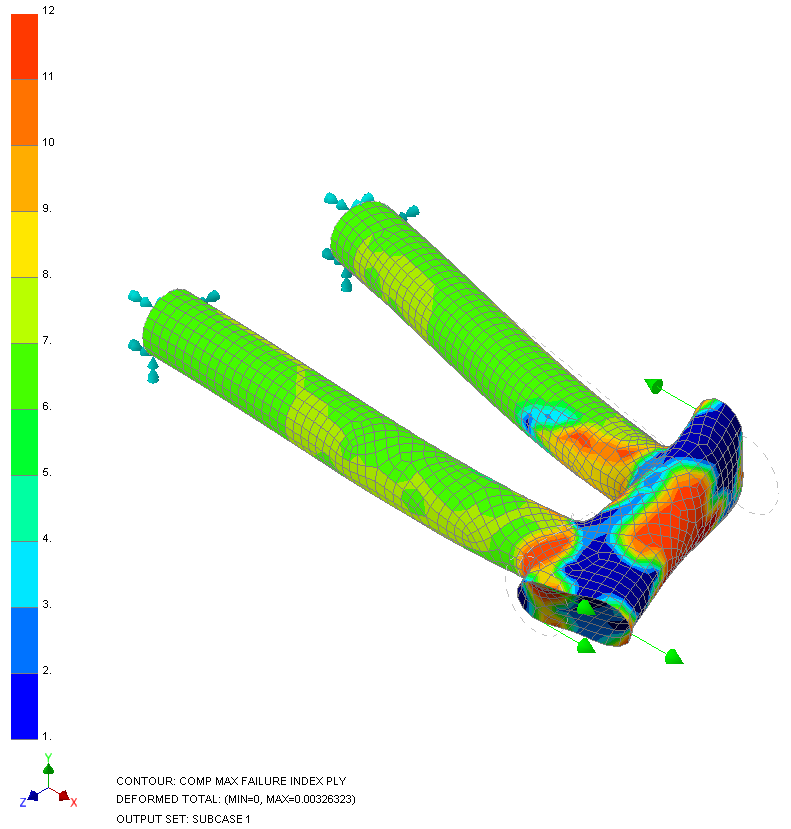

    COMP MAX FAILURE INDEX PLY indica il foglio più critico, ovvero quello che presenta l'indice di errore più alto.

12. Fare clic con il pulsante destro del mouse su Spostamento e scegliere Modifica.
13. Modificare Tipo in COMP PLY 1 NORMAL-1 STRESS.
14. In Opzioni di visualizzazione, assicurarsi che l'opzione Livelli sia impostata su 24 e Rendering su Continuo.
15. Fare clic su Visualizza.
16. Fare clic su OK.

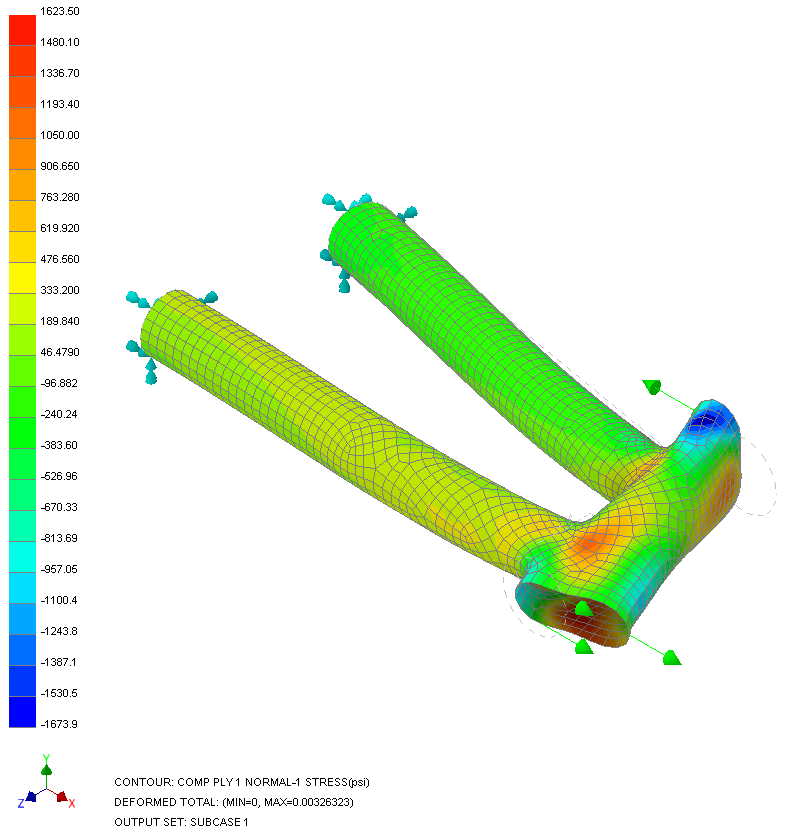

    COMP PLY 1 NORMAL-1 STRESS è la sollecitazione lungo la direzione delle fibre per il foglio 1. COMP PLY 1 NORMAL-2 STRESS è la sollecitazione nella direzione trasversale rispetto alle fibre per il foglio 2.

Con questa operazione si conclude l'utilizzo di materiali compositi in una sezione del telaio di una bicicletta.

Di seguito sono riepilogati i principali argomenti trattati:

• Esecuzione di un'analisi con un materiale composito.
• Come impostare una proprietà fisica del laminato.
• Come configurare l'orientamento di un materiale.
• Come utilizzare la modellazione di elementi Shell.
• Come estrarre l'indice di errore massimo.
• Come estrarre il foglio in cui si verifica l'indice di errore massimo.
• Come interpretare le sollecitazioni normali del foglio.
