Esercitazione A8: Post-elaborazione dei risultati

In questa procedura, i risultati verranno animati al fine di visualizzare lo stiramento della catena sotto il carico.

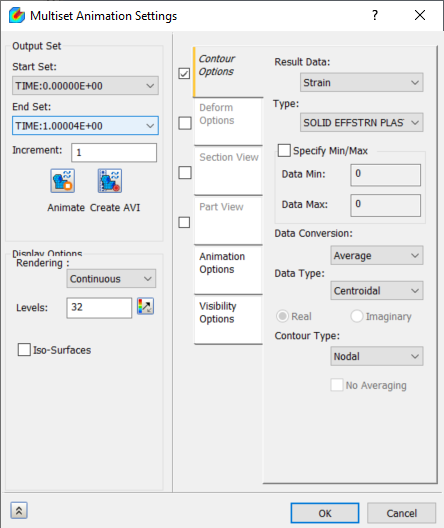

1. Nella struttura Assieme, fare clic con il pulsante destro del mouse su Risultati > Impostazioni animazione più gruppi.

2. Per Gruppo iniziale, selezionare TIME: 0.000000e+00 e, per Gruppo finale, selezionare un valore temporale vicino alla fine del periodo di 1 secondo impostato in Tabella dati transitori per il carico, ad esempio TIME: 1.00004E+00, mostrato sopra.
3. Nella scheda Opzioni contorno, impostare Dati risultato su Deformazione e Tipo su SOLID EFFSTRN PLASTIC.
4. Nella scheda Opzioni deformazione, impostare Scala deformazione su Effettivo.
5. Per eseguire l'animazione, fare clic su Anima . Per interrompere l'animazione, fare di nuovo clic su Anima.


   Notare la leggera curvatura verso l'esterno del raccordo, poiché lo spigolo verticale si estende oltre la linea punteggiata rossa della forma prima della compressione.

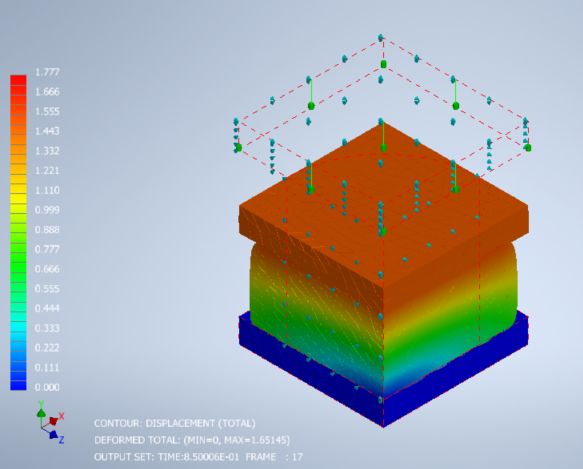

6. Per un'altra vista del test, nella finestra di dialogo Impostazioni animazione più gruppi, nella scheda Opzioni contorno, impostare Dati risultato su Spostamento e Tipo su TOTALE, quindi eseguire nuovamente l'animazione.
