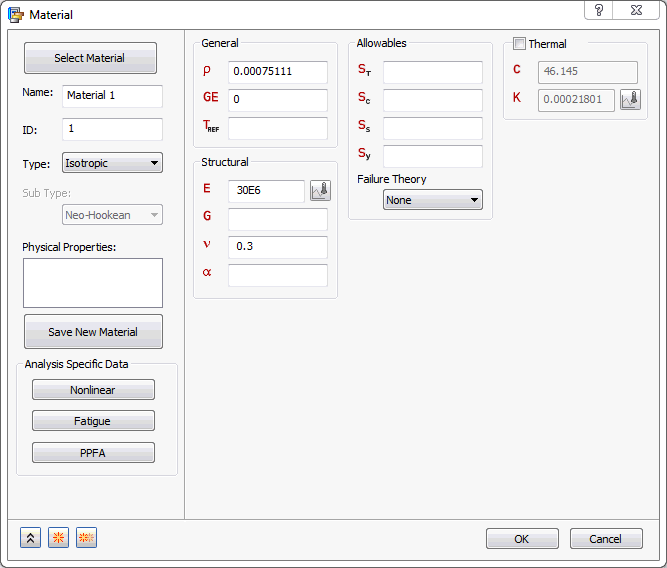

- Nella struttura Modello, fare clic con il pulsante destro su Materiali e selezionare Nuovo.
- Modificare il campo Nome specificando Steel.
- Nel gruppo Strutturale, immettere 30E6 nella casella di input E e 0.3 nella casella di input ν (nu).
- Fare clic su OK.
Nei passaggi successivi verranno definite le proprietà dell'elemento.

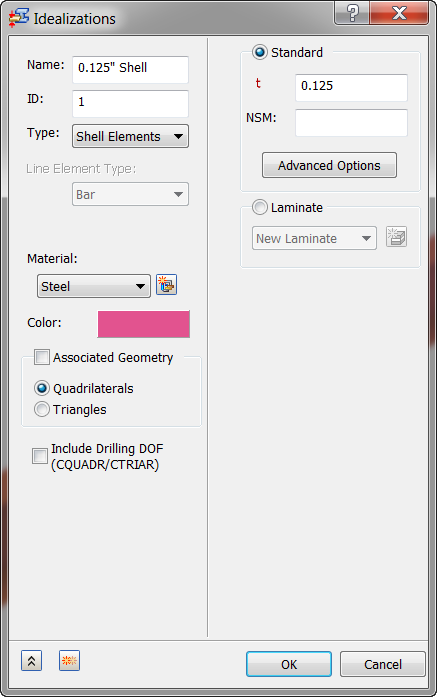

- In Struttura modello, fare clic con il pulsante destro del mouse su Idealizzazioni e selezionare Nuovo.
- Dal menu a discesa Tipo, scegliere Elementi Shell.
- Assicurarsi che l'opzione Materiale sia impostata su Steel.
- Modificare il Nome specificando 0.125" Shell.
- Selezionare il pulsante di opzione Standard e immettere 0.125 nella casella di input relativa allo spessore t.
- Fare clic su OK.

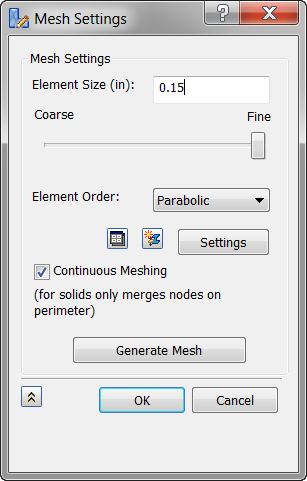

- Fare clic con il pulsante destro del mouse su Modello mesh e scegliere Modifica.
- Impostare Dimensioni elemento su 0.15.

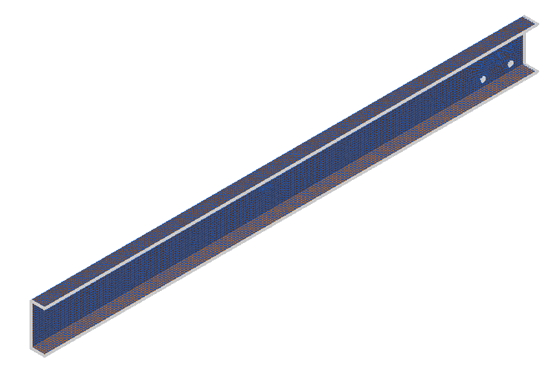

- Fare clic su Genera mesh e quindi su OK. Il modello dovrebbe apparire come illustrato di seguito.

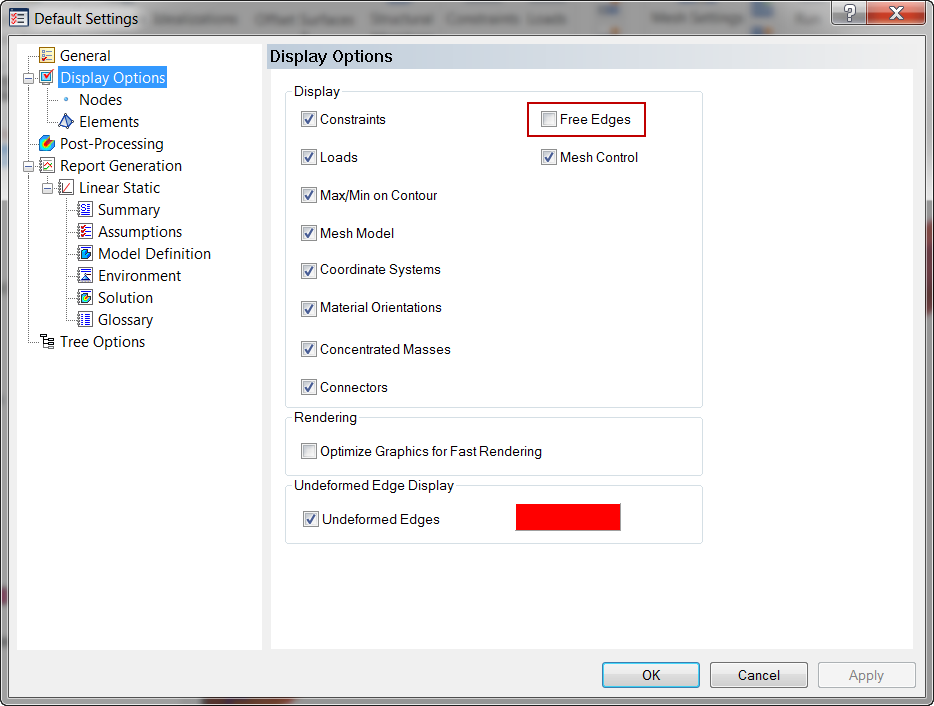

Per rimuovere gli spigoli di colore bianco, passare a Impostazioni di default
, quindi Opzioni di visualizzazione e deselezionare Spigoli liberi.
