In questa operazione, selezioniamo i materiali e le proprietà del materiale per le tre parti dell'assieme, applichiamo le proprietà fisiche (idealizzazioni) alle parti e definiamo la maglia del modello.
Come definire i materiali
- In Struttura modello, fare clic con il pulsante destro su .

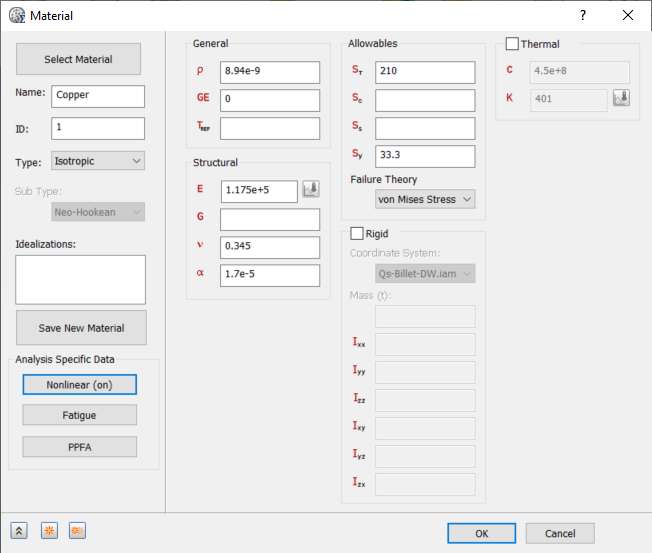

- Nella finestra di dialogo Materiale, fare clic su Seleziona materiale. Nella finestra di dialogo DB materiale verranno mostrate alcune librerie di materiali disponibili.
- Espandere Autodesk Material Library, selezionare Rame e fare clic su OK. Questo materiale verrà scelto per il raccordo.
- Fare clic sul pulsante Non lineare, quindi nella finestra di dialogo Dati materiale non lineare selezionare Elastoplastico (bilineare). Fare clic su OK in questa finestra di dialogo e su OK per chiudere la finestra di dialogo Materiale.
- In Struttura modello, fare clic con il pulsante destro su .
- Nella finestra di dialogo Materiale, fare clic su Seleziona materiale, espandere Autodesk Material Library, selezionare Alloy Steel e, nella finestra di dialogo Materiale, rinominarlo in Alloy Steel_Base Rigid.
- Nella terza colonna della finestra di dialogo Materiale, selezionare Rigido. Ciò indica al codice di analisi di considerare la parte inferiore della piastra di base come un corpo rigido. Il codice calcola il centro della massa e le proprietà inerziali della parte.
- Nell'angolo inferiore sinistro della finestra di dialogo Materiale, fare clic sul pulsante Duplica
. Il materiale Lega acciaio_Rigido Base viene aggiunto al modello e la finestra di dialogo Materiale resta aperta per la definizione di un terzo materiale.
- Fare clic su Seleziona materiale, espandere Autodesk Material Library, quindi selezionare nuovamente Alloy Steel.
- Nella finestra di dialogo Materiale, rinominare il materiale in Lega acciaio_Top Plate e deselezionare l'opzione Rigido.
- Fare clic su OK per chiudere la finestra di dialogo.
Per definire le idealizzazioni
- Nella struttura del Modello, in Idealizzazioni, eliminare eventuali materiali solidi esistenti, quindi fare clic con il pulsante destro del mouse su .

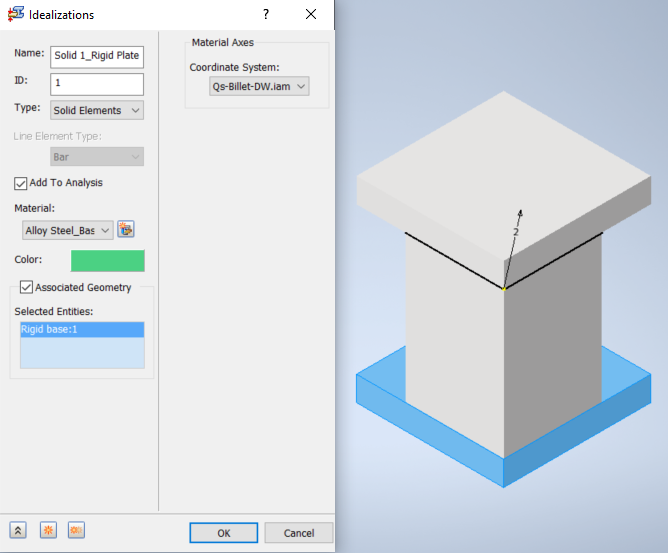

- Nella finestra di dialogo Idealizzazioni, impostare i seguenti valori:
- Nome: Solid 1_Rigid Plate
- Tipo: Elementi solidi
- Materiale: Lega Di Acciaio_Base Rigida
- Selezionare Geometria associata, quindi fare clic sulla base del modello per applicare questa idealizzazione.
- Nella parte inferiore sinistra della finestra di dialogo Idealizzazioni, fare clic sul pulsante Nuovo
e impostare i seguenti valori per il billet in rame:
- Nome: Solid 2_Copper Billet
- Tipo: Elementi solidi
- Materiale: Rame
- Selezionare Geometria associata, quindi fare clic sulla parte centrale del modello per applicare questa idealizzazione.
- Fare nuovamente clic sul pulsante Nuovo e impostare i seguenti valori per la piastra superiore:
- Nome: Solid 3_Top Plate
- Tipo: Elementi solidi
- Materiale: Lega Di Acciaio_Piastra Superiore
- Selezionare Geometria associata, quindi fare clic sulla parte superiore del modello per applicare questa idealizzazione.
- Fare clic su OK per chiudere la finestra di dialogo Colore.
Per generare la mesh del modello
- Nella struttura Assieme, fare clic con il pulsante destro del mouse su .

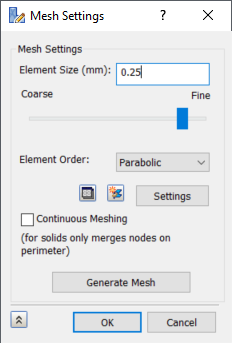

- Nella finestra di dialogo Impostazioni mesh, impostare Dimensioni elemento su 0,25 mm, Ordine elementi su Parabolico, deselezionare Mesh continua, quindi fare clic su Genera mesh per generare la mesh.
- Fare clic su OK per chiudere la finestra di dialogo.
