Esercitazione A1: Definire le proprietà e la mesh

Definire le proprietà materiale

Creare un nuovo materiale caricando l'acciaio dalla libreria di materiali.

1. In Struttura modello, fare clic con il pulsante destro su Materiali e scegliere Nuovo.
2. Nella finestra di dialogo, fare clic su Seleziona materiale. Nella finestra di dialogo DB materiale verranno inserite le librerie disponibili. Fare clic sul pulsante dicaricamento database.
3. Passare a C:\Program Files\Autodesk\Inventor Nastran 2023\In-CAD\Materials e aprire il file ADSK_materials.nasmat.

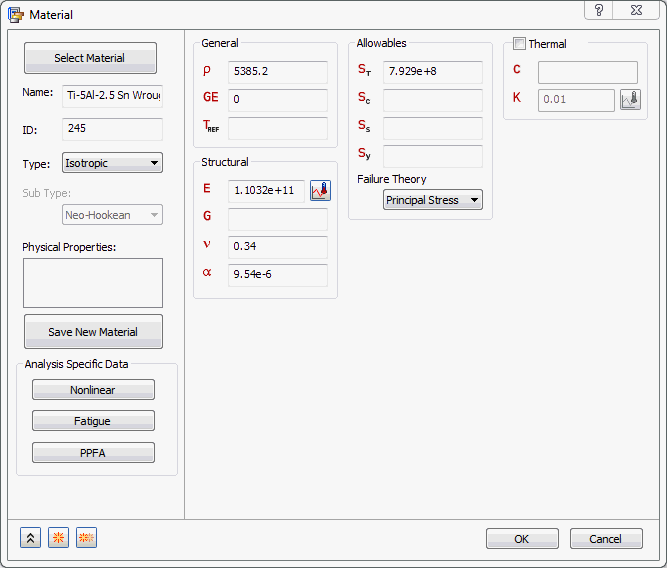

4. Nella struttura materiali verranno inseriti i materiali disponibili. Nella categoria Titanium Alloys, selezionare Ti-5Al-2.5 Sn Wrough Cast. Ignorare qualsiasi avviso sulla teoria dell'errore.



5. Fare clic sul pulsante Nuovo. L'opzione Titanium Alloy viene aggiunta a Materiali in Struttura modello.
6. Fare clic su Seleziona materiale, riaprire il file della libreria di materiali, fare clic sulla categoria Sheet Alloys, quindi selezionare Sheet Cb+Ti.



7. Fare clic sul pulsante Non lineare.

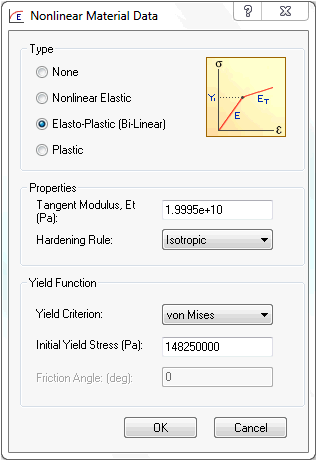

8. Selezionare il pulsante di opzione Elastoplastico (bilineare).



9. Accettare tutte le impostazioni di default e fare clic sui pulsanti OK per creare il materiale.

Definire le proprietà elemento

1. In Struttura modello, in Idealizzazioni, verificare la presenza di eventuali definizioni esistenti nelle categorie standard, quali Solidi e Shell. Solid 1, mostrato di seguito, è un esempio di una definizione esistente:


   In caso di definizioni pre-esistenti, fare clic con il pulsante destro su Idealizzazioni > Elimina tutto. Questa operazione assicura che non verranno visualizzati materiali indesiderati nella mesh della parte e che non verranno inclusi nell'analisi.

2. In Struttura modello, fare clic con il pulsante destro su Idealizzazioni e scegliere Nuovo.

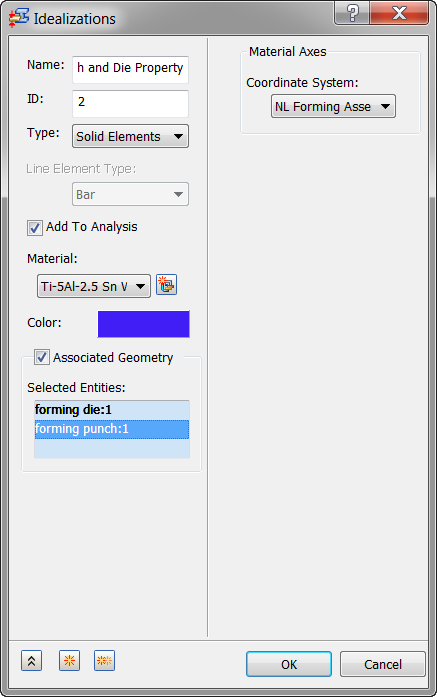

3. Cambiare il Nome in Punch and Die Property.
4. Dal menu a discesa Tipo scegliere Elementi solidi.
5. Selezionare la casella di controllo Geometria associata e nella finestra di disegno, selezionare le due parti curve, lo stampo e il punzone.
6. Assicurarsi che nell'elenco a discesa Materiale sia selezionato Ti-5Al-2.5 Sn Wrought Cast.



7. Fare clic sul pulsante Nuovo.

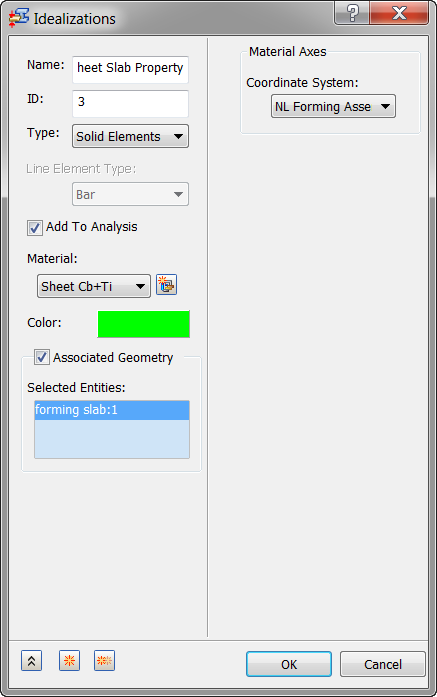

8. Denominare la seconda proprietà Sheet Slab Property.
9. Dal menu a discesa Tipo scegliere Elementi solidi.
10. Selezionare Geometria associata e, nella finestra di disegno, selezionare lo slebo.
11. Assicurarsi che nell'elenco a discesa Materiale sia selezionato Sheet Cb+Ti.



12. Fare clic su OK per creare la proprietà fisica.

Definire la mesh

1. Fare clic con il pulsante destro del mouse su Modello mesh e scegliere Modifica.

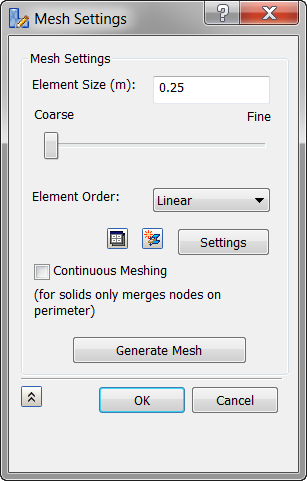

2. Impostare Dimensioni elemento su 0.25 (m).
3. Impostare Ordine elementi su Lineare.
4. Deselezionare la casella di controllo Mesh continua, poiché la mesh è solida.





5. Fare clic su OK per generare la mesh della geometria.

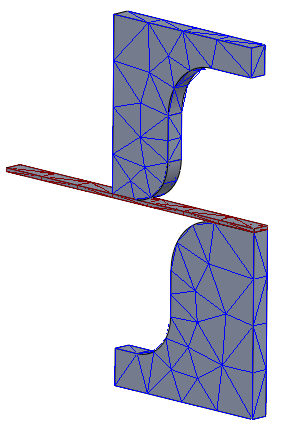

6. Notare che la mesh è grossolana. Per sviluppare gli elementi di contatto appropriati tra punzone e stampo con il foglio di lamiera, è necessario creare un controllo mesh sugli spigoli.
7. Fare clic con il pulsante destro del mouse su Modello mesh e scegliere Aggiungi controllo mesh.

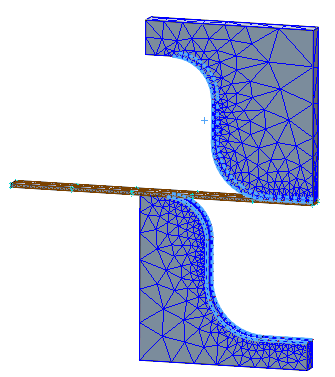

8. Nella finestra di dialogo Controllo mesh, fare clic sul riquadro di selezione Spigoli selezionati per spostare l'attenzione dai dati del vertice, quindi selezionare gli spigoli curvi su entrambi i lati del punzone e dello stampo, come mostrato nell'immagine seguente.



9. In Dati spigolo, immettere 20 per Numero di elementi.
10. Fare clic sul pulsante Nuovo.
11. Selezionare i quattro spigoli laterali della lastra di lamiera come indicato nell'immagine seguente.



12. Immettere 50 come Numero di elementi.
13. Fare clic su OK.

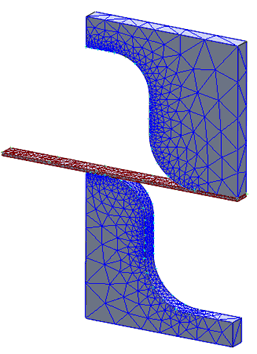

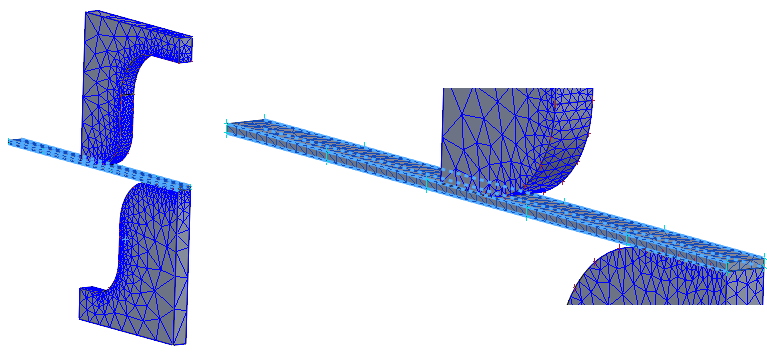

14. Fare clic con il pulsante destro del mouse su Modello mesh e selezionare Genera mesh.
