Prima di mappare gli orientamenti delle fibre dal modello di Moldflow al modello strutturale, è importante valutare le differenze nelle due mesh.
- Fare clic su . Il tracciato dell'idoneità al mappaggio fornirà un'indicazione del livello di mappaggio dei risultati di Moldflow al modello strutturale. Per ulteriori dettagli, fare riferimento alla sezione relativa all'idoneità al mappaggio del manuale dell'utente di Advanced Material Exchange.

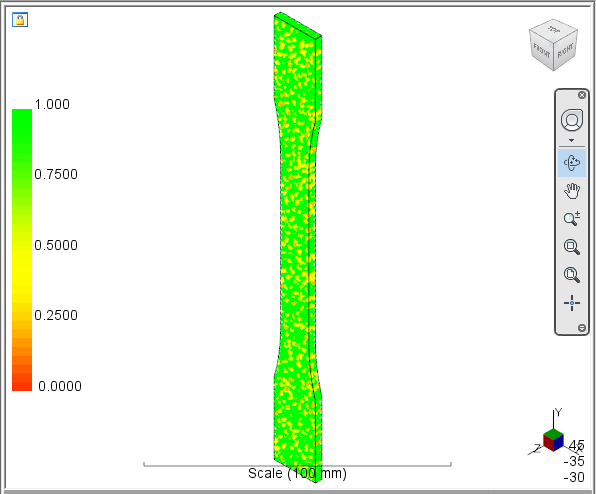

Dal tracciato dell'idoneità al mappaggio riportata sopra, possiamo vedere che la maggior parte del modello compare in verde, ad indicare che è presente un affinamento della mesh sufficiente per mappare i risultati.
- Trascinare le frecce sulla scala di soglia per identificare le aree in cui potrebbe essere necessario un potenziale affinamento della mesh.

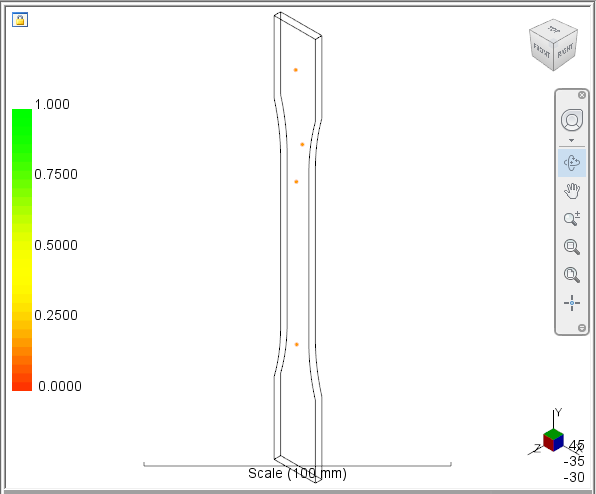

Nell'immagine riportata sopra è mostrato che non vi sono aree con potenziali problemi principali per il mappaggio dei risultati.
- Fare clic su Chiudi soglia di stampa per tornare alla scheda Inizio.
