Nella procedura seguente, si aggiungerà un carico di movimento imposto di 1,6 mm, applicato verso il basso sulla piastra superiore per 1 secondo.
Per definire il carico:

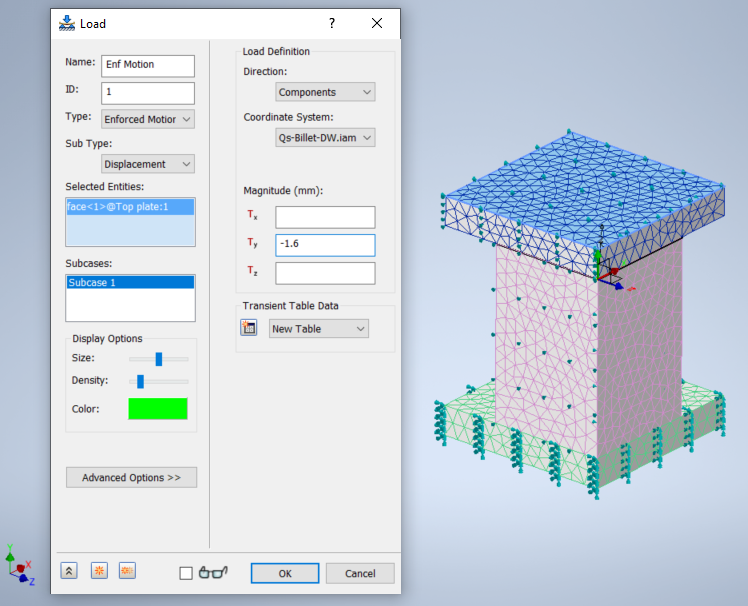

- Nella struttura Sezione tipo, in Subcase 1, fare clic con il pulsante destro del mouse su e impostare i seguenti valori:
- Nome: Enf Motion
- Tipo: Movimento imposto
- Intensità, Ty: -1,6
- Selezionare la faccia superiore della piastra superiore per applicare il carico.
- In Dati tabella transitori, fare clic su Definisci nuova tabella
e immettere i valori della tabella come illustrato di seguito. Per immettere valori numerici per Fattore scala tempo e carico, fare doppio clic in una cella, immettere un valore, quindi premere TAB per passare alla cella successiva.
- Fare clic su OK per chiudere la finestra di dialogo.
Come definire il contatto di superficie
- Nella barra multifunzione, fare clic su Contatti Risolutore.

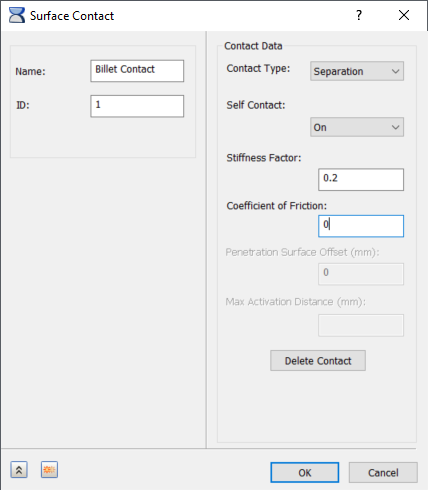

- Nella finestra di dialogo Contatto di superficie, impostare i seguenti valori:
- Nome: contatto raccordo
- Tipo di contatto: Separazione
- Autocontatto: attivato
- Fattore di rigidità: 0.2
- Coefficiente di attrito: 0
