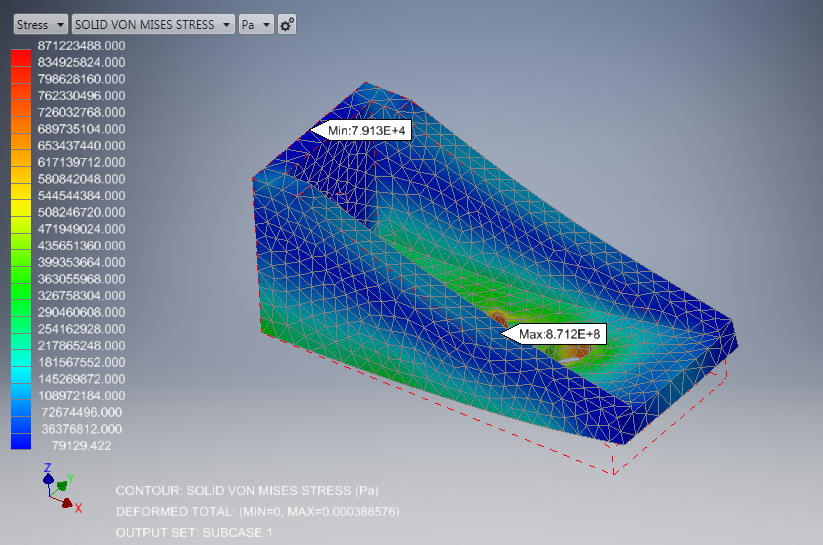

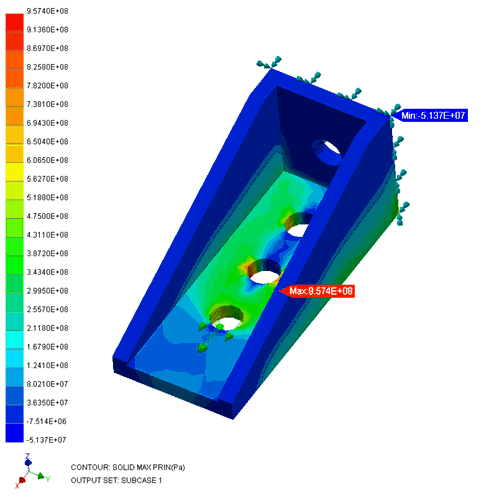

- Fare doppio clic sul tracciato Von Mises.

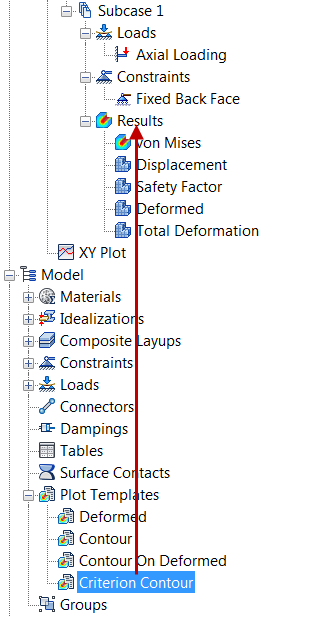

- Dalla sezione Modelli tracciato della struttura, trascinare e rilasciare un modello Contorno criterio su Risultati, come illustrato nella figura seguente.
- Il modello viene posizionato nella parte inferiore di Risultati in Subcase 1.
- Fare clic con il pulsante destro del mouse sul nuovo modello e scegliere Modifica per modificare alcune impostazioni nel tracciato.

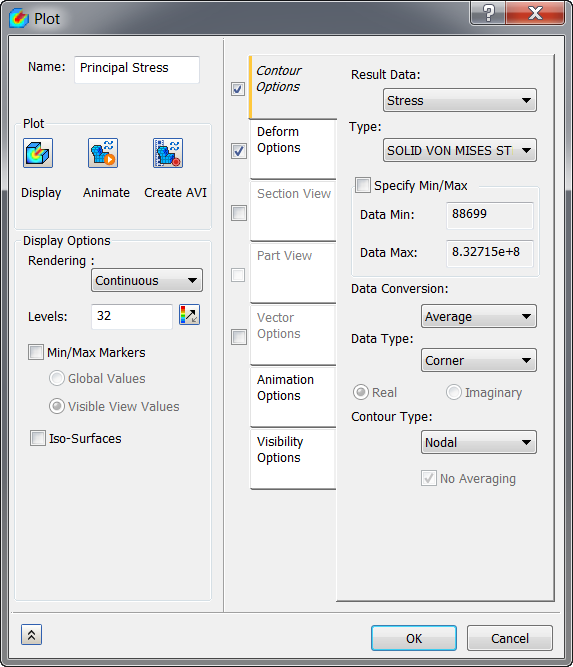

- Apportare modifiche in modo che la finestra di dialogo sia simile alla seguente. Immettere Principal Stress nel campo Nome. Disattivare Contrassegni min/max, impostare l'elenco a discesa Dati risultato su Sollecitazione, selezionare Tipo, ad esempio SOLID VON MISES STRESS, quindi nella scheda Opzioni visibilità, disattivare Spigoli elemento.
- Fare clic su OK.
