Esercitazione A4: Impostare l'analisi

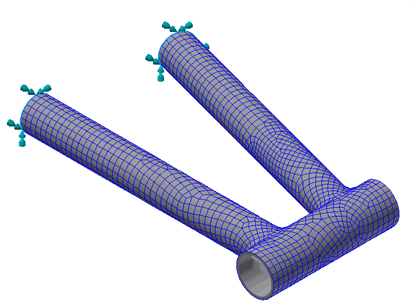

Applicare i vincoli

1. Nella vista struttura, fare clic con il pulsante destro del mouse su Vincoli e scegliere Nuovo.
2. Selezionare i bordi esterni (non l'intera superficie) alle estremità del tubo superiore e del tubo inferiore.



3. Assicurarsi che sia selezionato Subcase 1 nell'elenco Sottocasi.

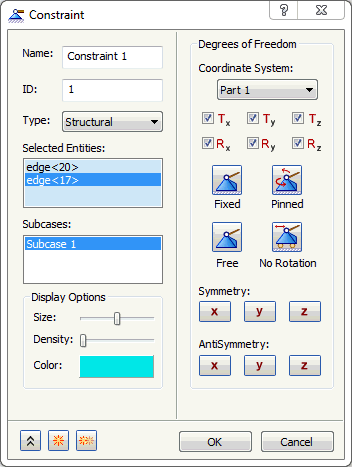

4. Lasciare tutti i valori di default nella finestra di dialogo Vincolo.



5. Fare clic su OK per creare il vincolo fisso.

Applicare i carichi

1. Fare clic con il pulsante destro del mouse su Carichi e scegliere Nuovo.
2. Selezionare il bordo in corrispondenza della parte superiore del tubo che costituisce la testa e digitare -100 nel campo Fx in Intensità. Assicurarsi che sia selezionato Subcase 1 nell'elenco Sottocasi.



3. Fare clic sul pulsante Nuovo per creare il secondo carico.
4. Selezionare il bordo in corrispondenza della parte inferiore del tubo che costituisce la testa e digitare 100 nel campo Fx in Intensità. Assicurarsi che Subcase 1 sia selezionato nell'elenco Sottocasi, quindi fare clic su OK per creare il carico.



Definire l'orientamento materiale

1. Nella parte superiore della struttura Parte, fare clic con il pulsante destro su Analisi > Nuovo > Orientamento materiale.

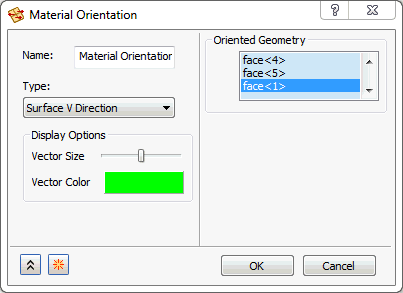

2. In Tipo selezionare Direzione V superficie.
3. Selezionare le cinque superfici nel modello. Dovrebbero essere visualizzate in Geometria orientata.

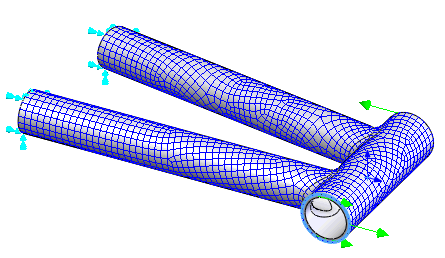

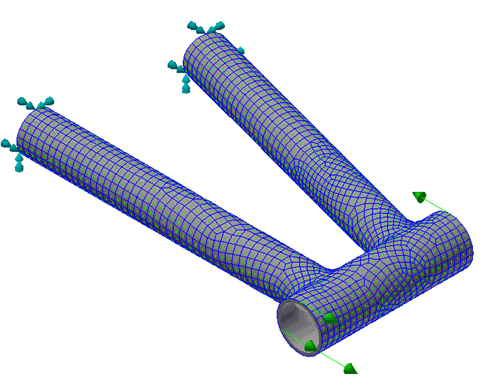

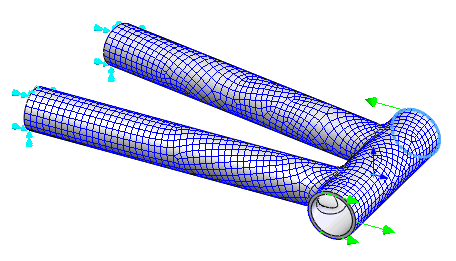

4. Fare clic su OK per creare l'orientamento materiale. Notare che vengono visualizzate piccole frecce verdi in tutta la mesh. Identificano la direzione "con angolo 0".
