Esercitazione A2: Impostare l'analisi

Applicazione dei vincoli

1. Nella vista struttura, fare clic con il pulsante destro del mouse su Vincoli e scegliere Nuovo.

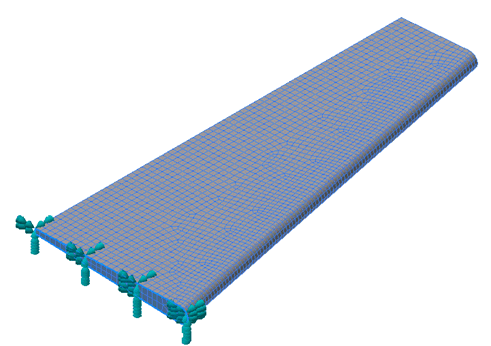

2. Selezionare l'estremità dell'ala più ampia.





3. Fare clic su OK per completare la definizione del vincolo.

Applicazione di carichi

1. Fare clic con il pulsante destro del mouse su Carichi e scegliere Nuovo.

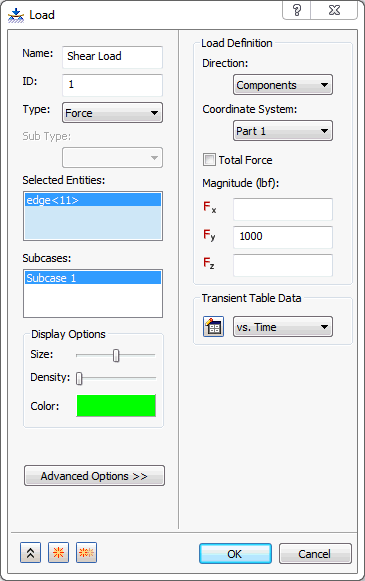

2. Modificare il campo Nome specificando Shear Load.

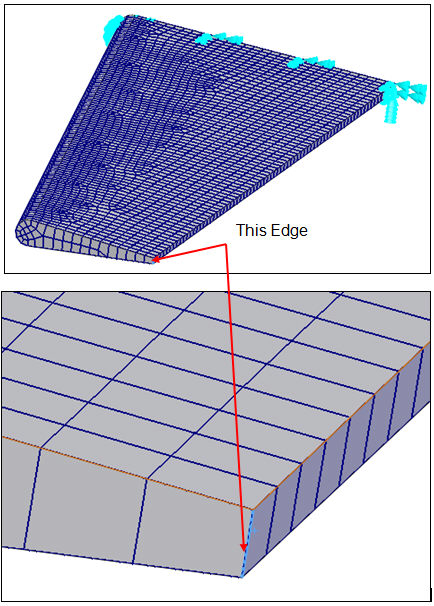

3. Selezionare lo spigolo sulla superficie esterna (estremità più piccola) come mostrato nelle immagini seguenti.



4. Nella sezione Definizione carico immettere 1000 nel campo Fy.
5. Nella sezione Dati tabella transitori fare clic sul pulsante Nuova tabella accanto all'elenco a discesa.

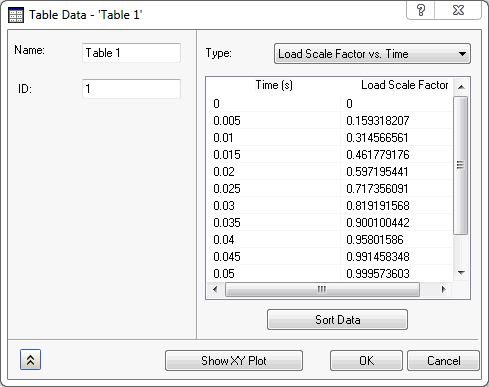

6. Quando viene visualizzata la finestra di dialogo Dati tabella - 'Tabella 1', modificare il campo Nome specificando vs. Time oppure è possibile lasciare il nome Tabella 1.
7. Dall'elenco a discesa Tipo selezionare Confronto tra fattore scala di carico e tempo.
8. Copiare i dati della tabella sottostante e incollarli nella finestra di dialogo oppure digitare semplicemente i valori.

   Tempo	Fattore scala di carico
   0	0
   0.005	0.159318207
   0.01	0.314566561
   0.015	0.461779176
   0.02	0.597195441
   0.025	0.717356091
   0.03	0.819191568
   0.035	0.900100442
   0.04	0.95801586
   0.045	0.991458348
   0.05	0.999573603
   0.055	0.982154317
   0.06	0.939645474
   0.065	0.87313298
   0.07	0.784315925
   0.075	0.675463181
   0.08	0.549355436
   0.085	0.40921417
   0.09	0.25861935
   0.095	0.101417986
   0.1	0
   0.11	0



9. Fare clic su OK per definire la tabella.
10. Fare di nuovo clic su OK per completare la definizione del carico.



    Una volta definita la tabella, il pulsante viene sostituito da . La stella in un angolo del pulsante significa NUOVO, mentre la matita significa MODIFICA. Se l'elenco a discesa viene impostato ancora su Nuova tabella, il piccolo pulsante cambierà per consentire la definizione di una nuova tabella.

Definire lo smorzamento

1. Nella struttura Parte, fare clic con il pulsante destro del mouse su Damping 1 in Sottocasi e scegliere Modifica.

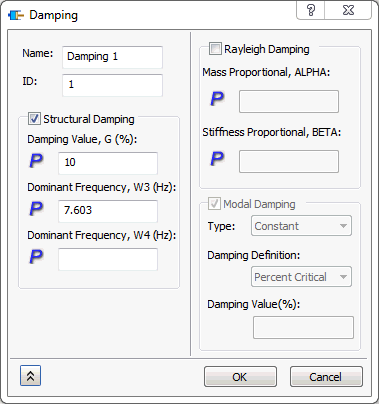

2. Selezionare la casella di controllo Smorzamento strutturale. Immettere 10 per Valore di smorzamento e 7.603 per Frequenza dominante.



   È stata eseguita un'analisi modale per determinare la frequenza dominante per questo modello. Questa è in genere la prima frequenza naturale.

3. Fare clic su OK.

Definire l'impostazione dinamica

1. Nella vista struttura, fare clic con il pulsante destro del mouse su Analysis 1 e scegliere Modifica.

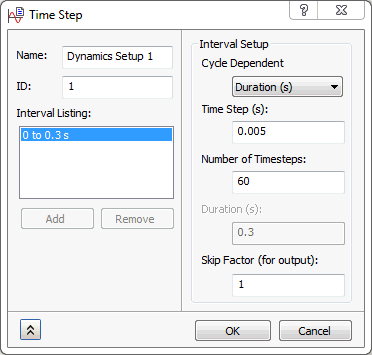

2. Digitare 0.005 per Passo temporale e 60 per Numero di passi temporali.



3. Fare clic su OK.
