- I risultati vengono caricati automaticamente in Autodesk Inventor Nastran.
- Nei risultati verranno esaminati diversi incrementi.

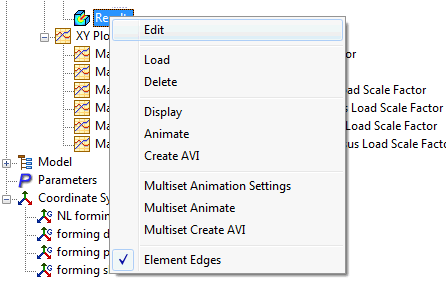

- Fare clic con il pulsante destro del mouse su Risultati e scegliere Modifica.

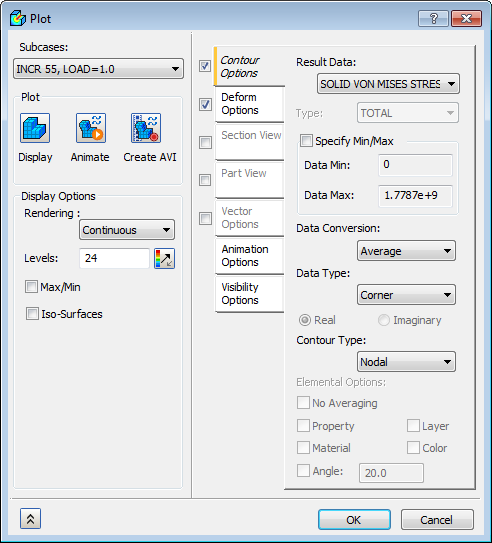

- Scegliere INCR 53, LOAD=1.0 dal menu a discesa Sottocasi. Selezionare le caselle Opzioni deformazione e Opzioni contorno.
- Impostare Scala deformazione su Effettivo e fare clic sul pulsante Nascondi tutto per nascondere tutti i simboli.
- Selezionare SOLID VON MISES STRESS per Dati risultato in Opzioni contorno, deselezionare la casella Max/Min in Opzioni di visualizzazione, quindi fare clic sul pulsante
Visualizza. Fare clic su OK per visualizzare i risultati.
- Fare clic con il pulsante destro del mouse su Controllo mesh e scegliere Nascondi tutto.

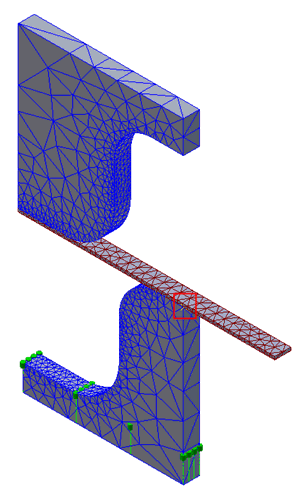

- Il risultato dovrebbe essere simile all'immagine seguente.
- Il tracciato della deformazione indica che la lamiera si è piegata e ha seguito la forma della matrice e del punzone.

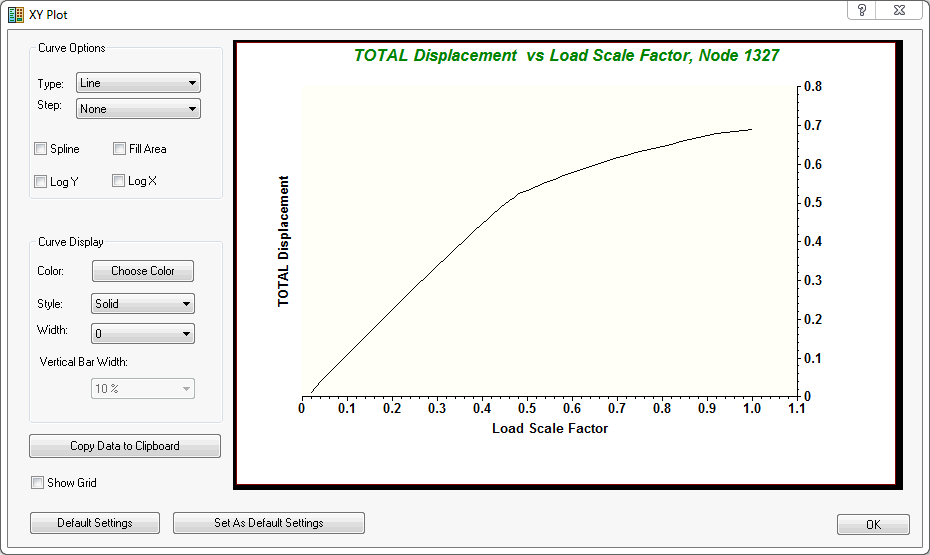

- Fare clic con il pulsante destro del mouse su Tracciato XY e scegliere Nuovo.
- Selezionare il nodo nel punto in cui si piega la lamiera, come mostrato nel tracciato seguente, ad esempio 2175, e fare clic su Mostra tracciato XY.
- Il tracciato mostra in modo approssimativo la curva bilineare, ossia nel tracciato di deformazione viene acquisito il funzionamento elastoplastico.
