Orientamento nell'area di lavoro 3D

Sebbene Autodesk Navisworks utilizzi il sistema di coordinate X, Y e Z, non vi è una regola ferrea che imponga la direzione effettiva di questi assi.

Autodesk Navisworks legge i dati necessari ad impostare l'orientamento e il nord direttamente dai file caricati nella scena. Se ciò non è possibile, per default l'asse Z viene utilizzato per l'orientamento e l'asse Y viene utilizzato per il nord.

È possibile modificare le direzioni di orientamento e nord per l'intero modello (orientamento globale) e la direzione di orientamento per il fermo immagine corrente (vettore orientamento del fermo immagine).

Nota: la modifica del vettore di orientamento del fermo immagine incide sulla navigazione nelle modalità che si basano sulla direzione "verso l'alto" del fermo immagine corrente, ad esempio Passeggia, Orbita vincolata e Orbita. Incide inoltre sulle viste delle sezioni.

Allineare il vettore di fermo immagine verso l'alto alla vista corrente

  1. Nella Vista scena, fare clic con il pulsante destro del mouse per aprire il menu contestuale.
  2. Fare clic su Fermo immagine > Imposta Fermo immagine > Imposta.

Allineare il vettore di orientamento fermo immagine ad uno degli assi preimpostati

  1. Nella Vista scena, fare clic con il pulsante destro del mouse per aprire il menu contestuale.
  2. Fare clic su Fermo immagine > Imposta Fermo immagine.
  3. Fare clic su uno degli assi preimpostati. Opzioni disponibili:
    • Allinea + X
    • Allinea - X
    • Allinea + Y
    • Allinea - Y
    • Allinea + Z
    • Allinea - Z

Modificare l'orientamento mondo

  1. Fare clic sulla scheda Inizio > gruppo Progetto > Opzioni file.

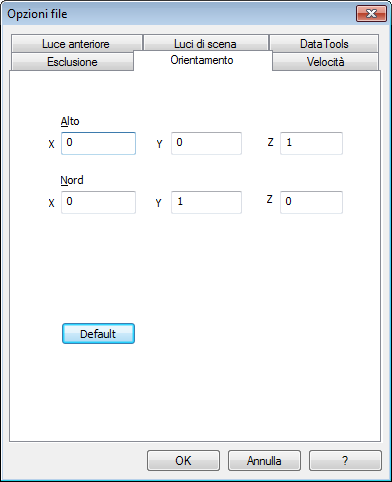

  2. Nella finestra di dialogo Opzioni file > scheda Orientamento, immettere i valori necessari a modificare l'orientamento del modello.

  3. Fare clic su OK.

Pagina principale: Navigazione di una scena
