Panoramica della barra di navigazione

La barra di navigazione è un elemento dell'interfaccia utente che consente di accedere a strumenti di navigazione unificati e specifici dei prodotti.

Gli strumenti di navigazione unificati, come Autodesk® ViewCube®, 3Dconnexion® e SteeringWheels® sono disponibili in più prodotti Autodesk. Alcuni strumenti sono invece specifici e disponibili solo in determinati prodotti. La barra di navigazione può essere visualizzata sopra o lungo uno dei lati della vista scena.

Per avviare uno strumento di navigazione, fare clic su uno dei pulsanti della barra di navigazione oppure selezionare lo strumento dall'elenco visualizzato quando si fa clic sulla parte più piccola di un pulsante multiplo.

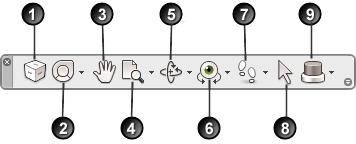

1. ViewCube. Indica e consente di modificare l'orientamento della vista corrente di un modello. Fare clic su questo pulsante per visualizzare il ViewCube nella vista scena quando non è visibile.

2. SteeringWheels. Insieme di dischi che consentono di passare rapidamente da uno strumento di navigazione all'altro.

3. Strumento Panoramica. Consente di attivare lo strumento Pan e spostare la vista in direzione parallela allo schermo.

4. Strumenti di zoom. Insieme di strumenti di navigazione che consentono di aumentare o ridurre il fattore di ingrandimento della vista corrente del modello.

5. Strumenti Orbita. Insieme di strumenti di navigazione che consentono di ruotare il modello attorno ad un punto perno mentre la vista rimane fissa.

6. Strumenti Guarda. Insieme di strumenti di navigazione che consentono di ruotare la vista corrente in verticale e in orizzontale.

7. Strumenti Passeggia e Vola. Insieme di strumenti di navigazione che consentono di spostare il modello e controllare le impostazioni di realismo.

8. Seleziona strumento. Strumento di selezione della geometria. Non è possibile navigare nel modello durante la selezione della geometria.

9. 3Dconnexion. Insieme di strumenti di navigazione utilizzati per riorientare la vista corrente di un modello mediante un mouse 3D 3Dconnexion.

Come visualizzare o nascondere la barra di navigazione

1. Fare clic sulla scheda Vista > gruppo Assistenza alla navigazione > Barra di navigazione .
