Esempio di specchiatura di un percorso utensile in una linea.

Il seguente esempio mostra come specchiare un percorso utensile in una linea definita dall'utente. Utilizza l'opzione Mantieni originale in modo tale che si possa facilmente vedere l'esito della trasformazione.

Utilizza il modello Chainsaw.ige nella cartella Esempi con un percorso utensile del profilo di ripresa come il percorso attivo.

1. Fare clic sulla scheda Modifica percorso utensile > pannello Modifica > Trasforma, per visualizzare la scheda Trasforma percorso.
2. Fare clic sulla scheda Trasforma percorso > pannello Trasforma > Specchia, per visualizzare la barra degli strumenti Specchia.
3. Assicurarsi che sia selezionato.

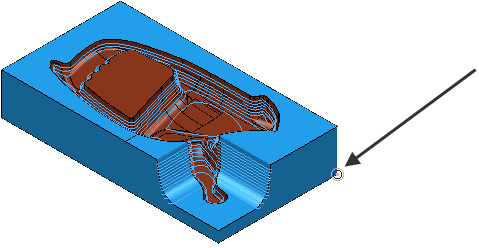

4. Fare clic su e fare clic sullo spigolo in basso a destra del blocco.

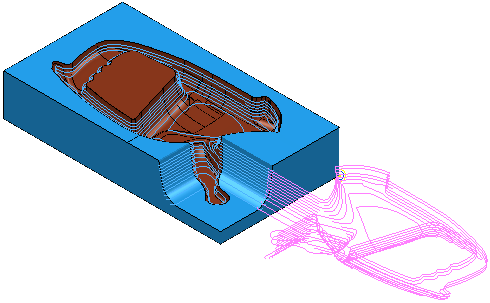

5. Fare clic su . In questo modo si specchia e copia il percorso utensile attivo.



6. Fare clic sulla scheda Trasforma percorso > pannello Fine > Accetta, per accettare le modifiche e creare i percorsi utensile duplicati.
