Questo esempio mostra come creare un'ellisse usando la scheda Modifica curva.
- Fare clic sulla scheda Modifica curva > pannello Crea > Curve > Ellisse, che attacca un'ellisse al cursore.
- Fare clic per individuare il centro dell'ellisse o inserire le coordinate in
nella barra di Stato per visualizzare la finestra di dialogo Ellisse.
PowerMill disegna un'ellisse.
L'ellisse è gialla e ha:
- maniglie blu che permettono di modificare la Lunghezza asse maggiore e la Lunghezza assi minori graficamente.
- i punti in blu mostrano il numero e la posizione dei punti in ogni quadrante.
- il cerchio blu al centro permette di modificare la posizione dell'ellisse graficamente.
- Inserire valori opportuni, per esempio:
- Lunghezza asse maggiore di 20.
- Lunghezza asse minore di 10.
- Punti su ogni segmento di 20.
- Fare clic su OK per creare l'ellisse.
Fare clic su OK crea una curva spline che non è possibile modificare.

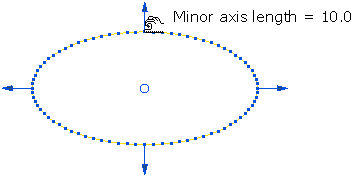

In alternativa, è possibile creare l'ellisse graficamente. Per esempio, selezionando la maniglia della lunghezza asse minore (il cursore cambia in
) e trascinandola in una nuova posizione, si modifica la lunghezza.
É possibile muovere l'ellisse selezionando la maniglia centrale (il cursore cambia in
) e trascinandola in una nuova posizione.
