Questo esempio mostra come si disegnano linee con le linee di costruzione e la guida etichette del Cursore intelligente.
- Fare clic sulla scheda Pattern > pannello Crea > Pattern per creare un nuovo pattern.
- Fare clic sulla scheda Pattern > pannello Modifica > Modifica curva per visualizzare la scheda Modifica curva.
- Fare clic sulla scheda Modifica curva > pannello Crea > Linee > Continua. In questo modo si visualizza la barra degli strumenti Linea continua e il cursore del mouse cambia in un cursore a croce
.
- Fare clic nell'area di progetto per iniziare una linea continua e trascinare il cursore per crearla. Cursore intelligente visualizza una linea di costruzione e la lunghezza della linea dall'ultimo punto scelto come riferimento.
- Fare clic una volta per definire un punto finale per la linea. Il cursore a croce cambia in
.
- Disegnare una linea perpendicolare alla prima linea.
Il Cursore intelligente visualizza la linea di costruzione e due etichette.
indica che la linea tracciata è perpendicolare.
visualizza la lunghezza della linea.
- Fare doppio clic per ultimare il disegno della linea.
Suggerimento: Le etichette visualizzate dal Cursore intelligente aiutano a giudicare l'angolo, la direzione, la lunghezza e i punti chiave dell'oggetto che si sta disegnando.
Etichette sensibili al contesto del Cursore intelligente:
Quando si passa il cursore sopra una curva in fase di costruzione, il cursore cambia, permettono identificare relazioni importanti:
— La linea del costruttore è parallela a uno dei due assi del piano modificato.
- — La linea del costruttore è perpendicolare a una tangente.
— La linea del costruttore è tangente alla curva.
- — Facendo doppio clic su questo punto si completa una curva o una linea.
— Il Cursore intelligente viene ancorato a una curva ma non a un punto specifico.
— Un punto specifico sulla curva che ha un significato geometrico, ad esempio il punto medio.
— Punto in cui due curve si intersecano.
— Punto medio della curva.
- — Lunghezza della linea del costruttore.
— Angolo di un arco.
— Raggio di un arco.
— Origine del piano di lavoro o di una trasformazione.
— Punto centrale di un arco.
— Punto iniziale o finale di una curva.

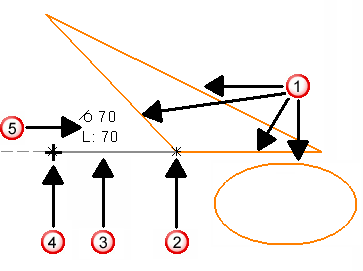

— Linee, archi, cerchi creati, di colore arancione
- Punti chiave
- Linee del costruttore, di colore grigio
- Puntatore a croce
- Etichette del costruttore e lunghezze delle linee
