Questo esempio mostra come raccordare le curve utilizzando la scheda Modifica curva. Si presume che siano state create varie linee continue ed archi. Se non lo si è fatto, vedere l'esempio di creazione di linee ed archi.
- Fare clic sulla scheda Modifica curva > pannello Crea > Cerchi e archi > Raccordo trimmato, per visualizzare la barra degli strumenti Raccordo.
- Selezionare la prima curva che si vuole raccordare.
- Far scorrere il cursore del mouse sopra alla seconda curva per vedere il risultato.

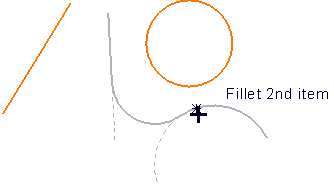

- Selezionare la curva per creare questo risultato.
Le due curve sono trimmate al raccordo.
Per la seguente geometria:
- Se si raccorda un cerchio, il cerchio non è trimmato, ma la curva si.
- Se il proprio raggio di raccordo è troppo piccolo la curva è estesa al raccordo.
- Se si raccorda una curva ad un cerchio esistono diverse possibili soluzioni:

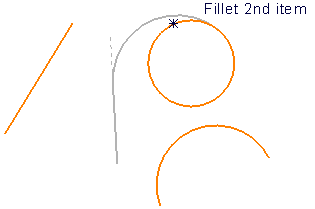

- un raccordo esterno:

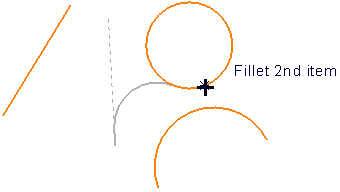

- un raccordo semi-interno.
Ulteriori soluzioni sono possibili se l'altro capo della linea è selezionato:
- un raccordo esterno.
- un raccordo semi-interno.
Sono presenti ulteriori soluzioni se la curva interseca il cerchio.
- un raccordo esterno:
