Finestra di dialogo Elica

Usare la finestra di dialogo Elica per creare un'elica.

Per visualizzare la finestra di dialogo Elica:

1. Fare clic sulla scheda Modifica curva > pannello Crea > Curve > Elica, che attacca un'elica al cursore.



2. Fare clic nella finestra grafica per individuare il centro della base dell'ellisse.

Questa finestra di dialogo contiene le seguenti opzioni:

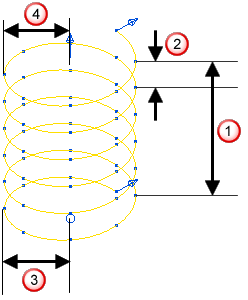

• Altezza — Inserire l'altezza dell'elica.

  In questo caso, Raggio base è uguale aRaggio superiore .

• Passo — Inserire la distanza tra giri consecutivi.
• Giri — Inserire il numero di giri nell'elica.



Nota: Altezza, Passo, e Giri sono interconnessi. É possibile modificare uno qualsiasi dei due mentre il terzo resta bloccato.

• Sbloccato — Quando è visualizzato, è possibile modificare il valore. Quando è sbloccato, cambiare altri valori può cambiare i valori sbloccati.
• Bloccato — Quando è visualizzato, non è possibile modificare il valore. Quando è bloccato, cambiare altri valori non cambia i valori bloccati.

Nota: Fare clic sul pulsante per passare da Bloccato a Sbloccato e viceversa.

• Punti in ogni giro — Inserire il numero di punti in ciascuna rivoluzione.
• Raggio superiore — Inserire il raggio nella parte superiore dell'elica.
• Raggio base — Inserire il raggio nella parte inferiore dell'elica.
• Raggio costante — Quando selezionato crea un'elica dritta. Quando deselezionato permette di creare un'elica affusolata.

  Elica dritta:



  Elica affusolata:



• Inverti direzione — Selezionare per cambiare l'elica da senso antiorario a senso orario.

  Selezionando Inverti direzione si converte l'elemento seguente:



  in:



• Chiudi sopra — Selezionare per chiudere l'elica con un cerchio in cima.

  Deselezionato:



  Selezionato:



• Chiudi sotto — Selezionare per chiudere l'elica con un cerchio alla base.

  Deselezionato:



  Selezionato:



Per ulteriori informazioni, vedere Creare un'elica - esempio.
