Usare le opzioni della scheda Modifica > pannello Proietta per proiettare curve su un piano, o punti su una superficie o mesh, specificando l'asse di proiezione e le coordinate.
Usare l'opzione Piano per proiettare i seguenti oggetti su un piano presso un punto particolare lungo un asse:
- Oggetti wireframe
- Punti su curve, curve composte e curve di superficie
- Intere laterali e longitudinali sulle superfici
Per proiettare oggetti su un piano:
- Selezionare degli oggetti.
- Selezionare la scheda Modifica > pannello Proietta > Curva.
Viene visualizzata la finestra di dialogo Proietta oggetti:
- Selezionare l'asse su cui si desidera proiettare.
- Nella casella Posiziona lungo asse, inserire la coordinata del piano lungo l'asse.
- Se si desidera mantenere una copia dell'originale, selezionare Mantieni copia.
- Fare clic su OK per proiettare gli oggetti sul piano definito.
Per proiettare punti lungo l'asse principale su superfici:
- Accertarsi che l'asse principale dello spazio di lavoro corrente stia puntando nella direzione corretta.
- Selezionare i punti e le superfici.
- Fare clic sulla scheda Modifica > pannello Proietta > Punti.

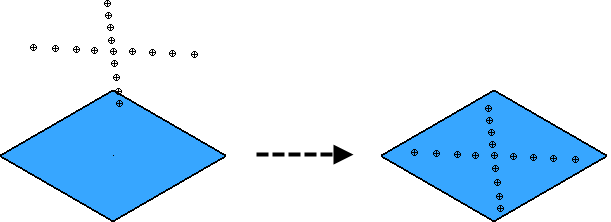

I punti sono proiettati sulla superficie lungo l'asse principale:
