È possibile simulare l'apertura e la chiusura di uno strumento stampo utilizzando Toolmaker:
Per aprire e chiudere lo stampo:
- Fare clic sulla scheda Procedura guidata > pannello Modalità > Toolmaker On/Off per eseguire Toolmaker.
- Fare clic sulla scheda Procedura guidata > Modifica stampi > Simulazione.

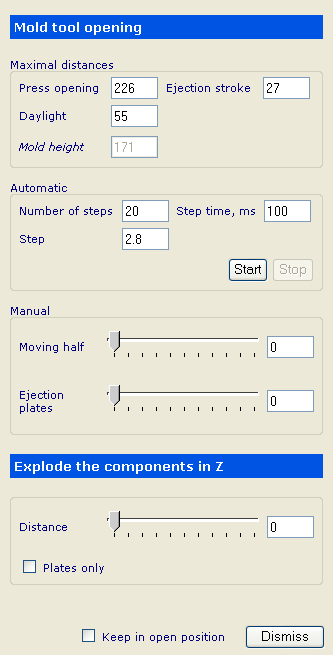

- Usare le opzioni della finestra di dialogo Apertura strumento stampo per specificare la modalità di apertura e chiusura dello stampo.
Distanze massime - Impostare i valori per le distanze massimali. Essi sono usati per simulare l'apertura e la chiusura dello strumento stampo:

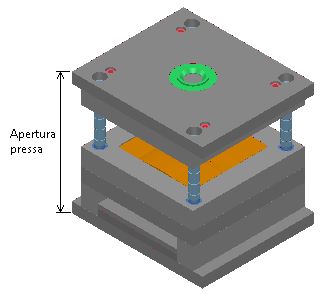

- Apertura pressa - Lo spazio disponibile massimo in cui è possibile aprire lo stampo.
La distanza della luce diurna massima è calcolata da questo valore. Se si modifica questo valore, cambia anche la distanza della luce diurna massima.

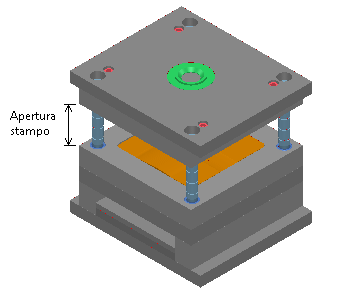

- Apertura - L'apertura massima tra le piastre punzone e matrice.
La parte fuoriesce dallo stampo da questa apertura. L'apertura è misurata sottraendo la distanza di apertura massima della pressa dall'altezza dello stampo. Se si modifica questo valore, cambia anche la distanza di apertura della pressa massima.
- Corsa estrazione - Distanza massima di spostamento della piastra di estrazione.
- Altezza stampo - L'altezza dello stampo.
Automatico - Imposta i valori sull'apertura e chiusura automatica dello stampo:
- Numero di passi - Numero di passi da eseguire per raggiungere la distanza della luce diurna massima. Se si modifica questo valore, cambiano anche le dimensioni del passo.
- Passo - Dimensioni di ogni passo. Se si regola questo valore, sarà aggiornato anche Numero di passi.
- Tempo passo - Tempo per ogni spostamento di fase.
- Avvio - Avvia l'apertura e la chiusura dello strumento stampo.
- Stop - Interrompe l'apertura e la chiusura automatica dello strumento stampo.
Apertura manuale - Consente di impostare le distanze per aprire manualmente lo strumento stampo:
- Metà mobile - La metà mobile è aperta secondo la distanza fornita. Immettere un valore usando il dispositivo di scorrimento o inserendo un valore. La distanza massima è impostata secondo la distanza luce diurna.
- Piastre di estrazione - Le piastre di estrazione sono spostate secondo la distanza fornita. Immettere un valore usando il dispositivo di scorrimento o inserendo un valore. La distanza massima è impostata secondo la distanza luce diurna.

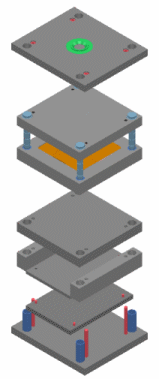

Esplodere i componenti in Z - I componenti dello stampo sono posizionati l'uno dall'altro secondo la distanza specificata:
- Distanza - Consente di impostare la distanza.

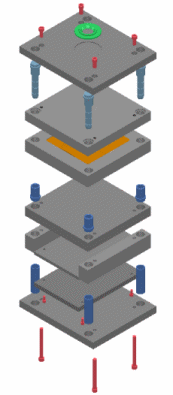

- Solo le piastre - Se selezionato, le piastre sono collocate in nuove posizioni e tutti gli altri componenti restano attaccati alle loro piastre corrispondenti.
Se deselezionato, tutti i componenti sono collocati in nuove posizioni.
Mantieni in posizione aperta - Quando si fa clic su Ignora, lo stampo è lasciato aperto con qualunque distanza al momento impostata. Questa operazione è utile per la produzione di disegni su portastampi aperti.
- Apertura pressa - Lo spazio disponibile massimo in cui è possibile aprire lo stampo.
- Per chiudere nuovamente lo stampo dopo aver lasciato l'Apertura strumento stampo, tornare a questa pagina facendo clic sulla scheda Procedura guidata > Modifica stampi > Simulazione.
