È possibile utilizzare la struttura dell'elettrodo per creare elettrodi multi-impronta come elettrodi multi-famiglia e specificare la sottomisura di ogni regione di erosione.
Per definire un elettrodo multi-famiglia:
- Selezionare un elettrodo multi-impronta nella struttura.
- Fare clic con il tasto destro del mouse sull'elettrodo selezionato.
È visualizzato il menu contestuale Elettrodo multi-impronta.
- Selezionare Multi-impronta > Elettrodo multi-famiglia.
L'elettrodo multi-impronta è convertito in un elettrodo multi-famiglia.
Le icone rappresentano le sottomisure delle regioni di erosione, che sono visualizzate tra parentesi dopo il nome dell'elettrodo.
Ruolo della regione di erosione
È anche possibile usare la struttura per definire il ruolo di una regione di erosione (in un elettrodo multi-famiglia) come sgrossatore, semifinitore o finitore. Per definire un ruolo delle regioni di erosione:
- Selezionare un elettrodo multi-famiglia.
- Fare clic con il tasto destro del mouse sull'elettrodo selezionato

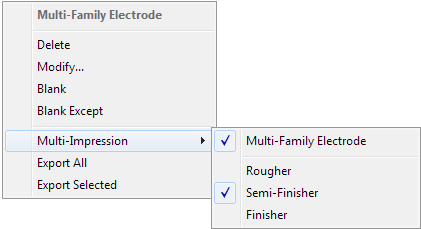

È visualizzato il menu contestuale Elettrodo multi-famiglia.
- Nel menu contestuale, selezionare una delle seguenti:
- Multi-impronta > Sgrossatore
- Multi-impronta > Semifinitore
- Multi-impronta > Finitore
