Conversione tra p-curve e wireframe

È possibile creare p-curve da wireframe che giace su una superficie, all'interno della tolleranza, o proiettando wireframe su una superficie:

1. Selezionare la superficie.

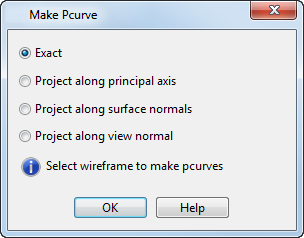

2. Fare clic su nella barra degli strumenti Regione di ritaglio per visualizzare la finestra di dialogo Crea p-curve:



3. Selezionare il metodo di creazione della p-curve:
   • Esatto - Consente di creare p-curve da wireframe che giacciono sulla superficie.

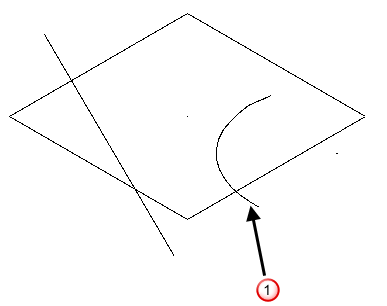

     Una volta selezionato Esatto, selezionare il wireframe .



     Selezionare solo un wireframe che giace sulla superficie, in quanto i wireframe che giacciono sopra o sotto la superficie non possono essere usati per creare p-curve con questo metodo.

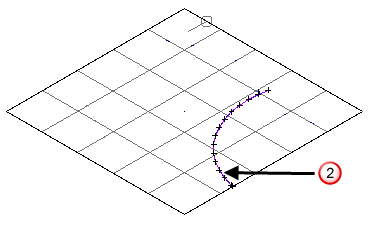

     Le p-curve create sono create solo con il wireframe che tocca la superficie e qualsiasi parte del wireframe che si estende oltre la superficie è ignorato. Ciò è mostrato qui di seguito .

     Il wireframe non è stato disegnato per mostrare le p-curve più chiaramente.



   • Proietta lungo l'asse principale - Selezionare questa opzione per creare p-curve su una superficie proiettando il wireframe selezionato lungo l'asse principale corrente, indipendentemente dalla direzione della vista. Si può pensare a questo come allo splendere di una luce sul wireframe lungo l'asse principale e alla creazione di una p-curve dalla sua ombra.

     Selezionare il wireframe da proiettare sulla superficie . È possibile selezionare qualsiasi wireframe, a prescindere da dove giace sulla superficie.



     Le p-curve sono create proiettando la selezione del wireframe sulla superficie, lungo l'asse principale . Nell'esempio seguente l'asse principale principale è nella direzione Z.



   • Proietta lungo le normali alla superficie - Selezionare questa opzione per creare p-curve su una superficie proiettando il wireframe selezionato lungo la normale alla superficie, a prescindere dalla direzione della vista. Si può pensare a questo come allo splendere di una luce sul wireframe lungo l'asse della normale alla superficie e alla creazione di una p-curve dalla sua ombra.

     Selezionare il wireframe da proiettare sulla superficie . È possibile selezionare qualsiasi wireframe, a prescindere da dove giace sulla superficie.



     Le p-curve sono create proiettando la selezione del wireframe sulla superficie, lungo la normale alla superficie .



   • Proietta lungo la normale della vista — Selezionare questa opzione per creare p-curve su una superficie proiettando il wireframe selezionato lungo la normale della vista, a prescindere dall'asse principale. Si può pensare a questo come allo splendere di una luce sul wireframe attraverso lo schermo e alla creazione di una p-curve dalla sua ombra.

     Selezionare il wireframe da proiettare sulla superficie . È possibile selezionare qualsiasi wireframe, a prescindere da dove giace sulla superficie.



     Le p-curve sono create proiettando la selezione del wireframe sulla superficie, lungo la normale della vista . Nell'esempio seguente la direzione della vista è ISO 1.



4. Selezionare il wireframe da cui creare p-curve.

   Le p-curve sono create.

5. Fare clic su OK per chiudere la finestra di dialogo.

Per creare curve di wireframe da p-curve:

1. Nella Modalità modifica p-curve, selezionare la p-curve.
2. Fare clic sulla scheda Home > riquadro Utilità > Converti > Wireframe.
