Opzioni di Scheda

Usare la pagina Scheda per specificare le impostazioni sulla creazione e l'aggiunta di schede.

1. Fare clic su File > Opzioni > Opzioni applicazione > Drafting > Scheda.
   Nota: Se si ha Microsoft Excel installato, l'opzione Usa foglio di calcolo elettronico per creare una scheda in fondo a questa pagina è selezionata per default e le altre opzioni scheda non sono disponibili. Ciò consente la funzionalità Schede e Distinta dei materiali avanzata. Se non si ha Microsoft Excel installato, questa opzione è deselezionata. Deselezionare questa opzione manualmente se non si desidera usare la funzionalità avanzata.
2. Usare le opzioni per specificare le opzioni di default delle schede, come segue:

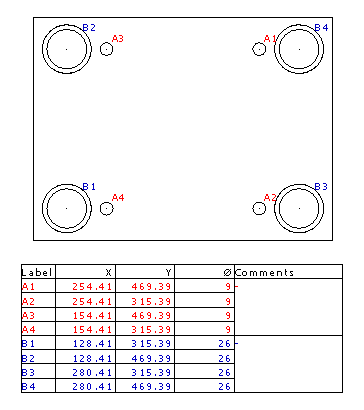

• Etichette di colore automatico in base alla serie - Selezionare questa opzione per modificare il colore delle etichette mentre la serie cambia, ad esempio:



• Font - Selezionare il colore usato dal testo.
• Struttura - Selezionare il colore usato dalle linee della struttura.
• Usa piano di lavoro come riferimento Z - Selezionare questa opzione per usare il piano di lavoro per calcolare la posizione Z.
• Coordinata Z - Selezionare questa opzione per includere la coordinata Z nella scheda.
• Rotazione foro - Selezionare questa opzione per includere colonne per l'angolo di rotazione X e Y del foro.
• Commenti - Selezionare questa opzione per includere una colonna per aggiungere i commenti quando si crea una scheda.
• Profondità - Selezionare questa opzione per includere una colonna con profondità quando si crea una scheda per l'assieme e i fori solidi.
• Dettagli filettatura foro - Selezionare questa opzione per includere una colonna per il passo, la profondità e la Z iniziale del foro.
• Nome filettatura foro - Selezionare questa opzione per includere una colonna che elenca il nome dello standard e il formato della filettatura.
• Tolleranza foro - Selezionare questa opzione per includere una colonna per la tolleranza foro.
• Includi valore diametro - Selezionare se visualizzare una colonna per i valori sul diametro. Sono disponibili tre opzioni: Auto, On, and Off. Auto visualizza un diametro solo se l'elemento della scheda è definito dal centro di un cerchio. On visualizza sempre una colonna diametro e un trattino (-) è visualizzato se l'elemento della scheda non è definito dal centro di un cerchio. Off non visualizza mai una colonna diametro.
• Altezza testo - Inserire l'altezza testo del testo della scheda foro.
  Nota: Questa opzione è disponibile solo quando Usa foglio di calcolo elettronico per creare una scheda è deselezionato.
• Cifre decimali diametro/profondità - Inserire il numero di cifre decimali da visualizzare per valore sul diametro o la profondità. Se le unità del modello sono pollici, sono visualizzate cifre decimali addizionali.
• Cifre decimali delle coordinate - Inserire il numero di cifre decimali da visualizzare per le coordinate. Se le unità del modello sono pollici, sono visualizzate cifre decimali addizionali.
• Etichettatura automatica - Selezionare questa opzione per visualizzare un'etichetta accanto a ogni oggetto usato in una scheda. L'intestazione della colonna dell'oggetto nella scheda è Etichetta. Se si deseleziona questa opzione, non sono visualizzate etichette e il nome dell'oggetto è usato nella scheda. L'intestazione della colonna di un oggetto nella scheda è il nome del tipo di oggetto (ad esempio, piano di lavoro).
• Adatta colonne alla larghezza - Selezionare questa opzione per impostare le larghezze delle colonne X, Y, Z e del diametro secondo le dimensioni specificate in Larghezza colonna. Deselezionarla per consentire a PowerShape di impostare automaticamente la larghezza delle colonne in base alle dimensioni della voce più larga.
• Larghezza colonna - Se si seleziona Adatta colonne alla larghezza, inserire le dimensioni della larghezza della colonna. Se la voce più larga è più grande della larghezza specificata, tutte le colonne saranno ridimensionate per adattarsi a tale voce.
• Fori da includere - Selezionare quali fori includere in una scheda:
  • A qualunque angolo - Includere fori che sono a qualsiasi angolazione rispetto alla vista.
  • Normale alla vista - Includere solo fori che sono normali alla vista.
  • Le cui facce sono normali alla vista - Includere solo fori le cui facce sono normali alla vista.
• Mostra solo fori sul lato anteriore - Selezionare questa opzione per mostra solo fori sul lato anteriore della vista.
• Includi fori preforati - Selezionare questa opzione per includere eventuali fori preforati nell'oggetto. I fori preforati sono presenti in alcuni componenti Toolmaker, come le piastre punzone e matrice.
• Metodo di ordinamento - Selezionare come si desidera etichettare gli oggetti nella stessa serie.
• Usa foglio di calcolo elettronico per creare una scheda - Se si ha Microsoft Excel installato, questa opzione è selezionata per default e le altre opzioni scheda non sono disponibili. Ciò consente la funzionalità Schede e Distinta dei materiali avanzata. Se non si ha Microsoft Excel installato, questa opzione è deselezionata. Deselezionare questa opzione manualmente se non si desidera usare la funzionalità avanzata.

Le etichette nei cerchi seguenti utilizzano il metodo Ordina da sinistra a destra e ritorno.

Gli stessi cerchi sono mostrati usando il metodo Ordina in alto quindi in basso .
