Pagina 3 della Procedura guidata Portastampo - Confermare i parametri dello stampo

Usare le opzioni contenute nella terza pagina della Procedura guidata Portastampo come segue:

• - Fare clic su questo pulsante per salvare i parametri sullo stampo correnti come configurazione stampo:
  1. Inserire un nome configurazione.
  2. Fare clic su Salva

  Tale configurazione comprenderà:

  • Catalogo.
  • Dimensioni stampo.
  • Tipo di stampo.
  • Posizionamento della colonna guida.
  • Elenco delle piastre (comprese tutte le piastre vuote aggiunte manualmente).
  • Componenti ausiliari e quote.
• - Fare clic su questo pulsante per caricare una configurazione dello stampo salvata:
  1. Selezionare il nome della configurazione salvata nell'elenco.
  2. Usare le seguenti opzioni come necessario:
     • Fare clic su per rinominare la configurazione dello stampo.
     • Fare clic su per eliminare la configurazione dello stampo.

       Tali parametri sono applicati al nuovo stampo.

• - Fare clic su questo pulsante per caricare una configurazione dello stampo usata di recente:

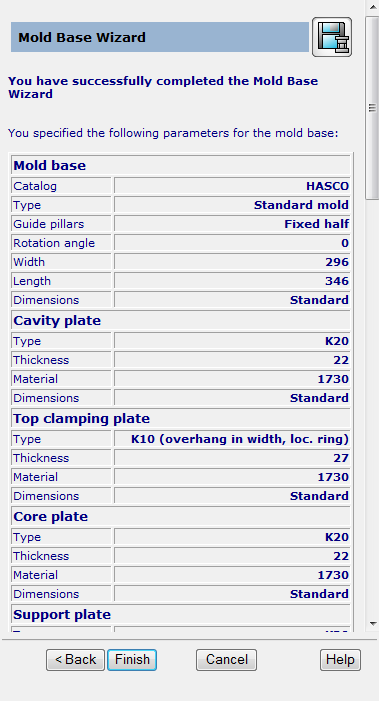

• Verificare i parametri prima di creare il portastampo:

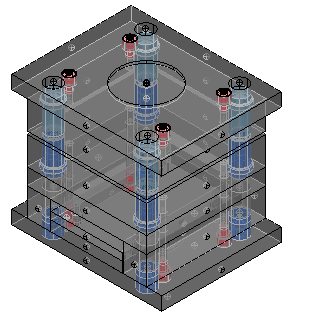

Fare clic su Fine. Attendere per un breve periodo che il portastampo sia creato:

Modificare la vista su ISO1, in modo che sia possibile vedere chiaramente i componenti durante la loro creazione.
