Modifica di un piano di lavoro - Allineamento con una faccia inclinata del modello

Per allineare un piano di lavoro esistente a una faccia inclinata nel modello:

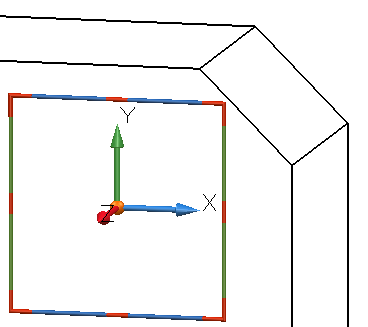

1. Selezionare il piano di lavoro per visualizzarne le maniglie grafiche.

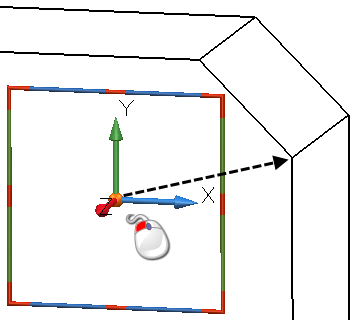

2. Spostare il piano di lavoro ancorandolo alla geometria esistente nella faccia inclinata.



   Il piano di lavoro si sposta nella nuova posizione.



3. Trascinare uno degli assi del piano di lavoro su un punto verso un altro componente geometrico esistente.



   La direzione dell'asse X cambia, in modo che giaccia sulla faccia inclinata.



   PowerShape fa quanto possibile per allineare gli altri due assi (modificandoli il meno possibile).

4. Per allineare gli altri assi nella faccia inclinata, ruotare il piano di lavoro attorno all'asse appena posizionato.



   Il piano di lavoro è ruotato attorno all'asse X, in modo che l'asse Y giaccia sulla faccia inclinata.



Nota: Se avessimo trascinato l'asse Y, invece di ruotare il piano di lavoro attorno al suo asse X, l'asse X si sarebbe spostato.

Il piano di lavoro è ora allineato alla faccia inclinata sul modello. È ora possibile lavorare direttamente alla faccia inclinata del modello.
