Le quote raggio a tre punti sono ideali per la quotatura del raggio di curvatura su una superficie o curva.
Per creare una quota raggio utilizzando tre punti:
- Fare clic sulla scheda Annotazione > riquadro Quota > Radiale > Raggio a 3 punti.
È visualizzata la barra degli strumenti Quota. Essa può essere usata per modificare attributi delle nuove quote, come il testo di annotazione.
- Fare clic sulla prima posizione per definire il punto di inizio di un arco:
- Fare clic sulla seconda posizione per definire il punto finale di un arco:

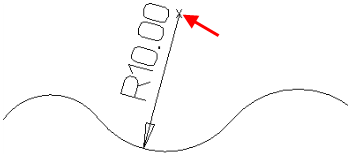

- Fare clic sulla terza posizione per definire una posizione nella circonferenza dell'arco:
- Spostare il cursore e fare clic per specificare la posizione dell'annotazione e aggiungere la quota:
