Quando una regione esterna contiene regioni o isole più piccole, è possibile eseguire la campitura della suddetta senza eseguire la campitura delle regioni interne. Le regioni isole sono quelle che non toccano quella esterna, come mostrato sulla destra:
Per eseguire la campitura di una regione esterna:
- Fare clic sulla scheda Annotazione > pannello Campitura > Pattern.
- Selezionare un pattern di campitura nel menu a pulsanti multipli.
- Selezionare un oggetto della campitura esterna:
È visualizzata la barra degli strumenti Crea campitura:
- Usare la barra degli strumenti per selezionare il contorno della campitura esterna. Questo pannello di controllo è usato nello stesso modo della barra degli strumenti Curva composta.
- Fare clic sul pulsante Salva

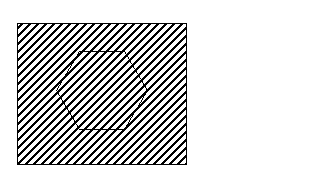

. Il pattern di campitura selezionato è aggiunto alla regione selezionata:
- Premere Maiusc+Clic su un oggetto nel contorno interno per visualizzare la barra degli strumenti Crea campitura:
- Usare la barra degli strumenti Crea campitura per selezionare gli oggetti nel contorno interno.

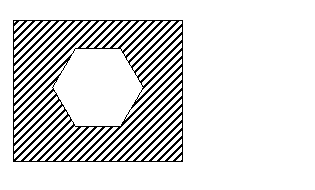

- Fare clic sul pulsante Salva. Il pattern di campitura della regione esterna è rimosso dall'interno della regione:
Per attivare la campitura per eseguire la campitura di una regione interna:
- Premere Maiusc+Clic sul contorno esterno. È visualizzata la barra degli strumenti Crea campitura.

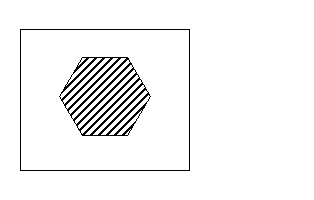

- Fare clic sul pulsante Salva. Il pattern di campitura è attivato:
Per eseguire la campitura di un'isola interna:
- Usare Maiusc+Clic per selezionare uno degli oggetti dell'isola interna. È visualizzata la barra degli strumenti Crea campitura.
- Usare la barra degli strumenti Crea campitura per creare il contorno della campitura dall'isola interna.

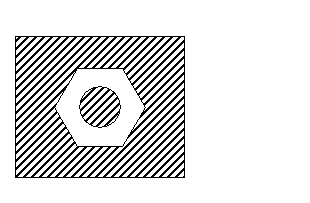

- Fare clic sul pulsante Salva per creare la campitura:
Entrambe la regione esterna e l'isola interna fanno parte di un singolo oggetto di campitura. Se se ne modifica uno, sarà modificato anche l'altro.
Nota: Se è selezionata una curva composta, la barra degli strumenti Crea campitura non è visualizzata e la campitura è creata automaticamente.
