Usare l'opzione Analisi per trovare differenze tra due oggetti:
Nota: La disponibilità di questa funzione dipende dalla licenza.

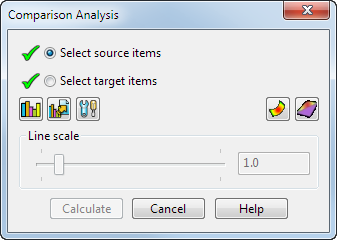

- Fare clic sulla scheda Visualizzazione > pannello Modello > Analisi per visualizzare la finestra di dialogo Analisi comparativa:
- Selezionare il primo elemento rispetto a cui eseguire il confronto (elemento di origine).
- Selezionare il secondo elemento con cui eseguire il confronto (elemento di destinazione).
- Fare clic su Calcola.
Le differenze tra gli oggetti sono mostrate come una mappa degli errori:
- Usare le altre opzioni della finestra di dialogo come segue:

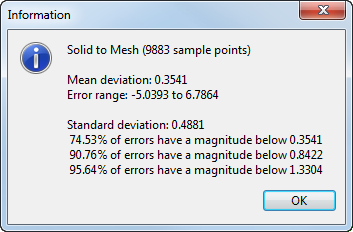

- Fare clic sul pulsante Statistiche
per visualizzare le statistiche sulla deviazione.
- Fare clic sul pulsante Esporta
per esportare le differenze usando la finestra di dialogo Esporta in.
È possibile esportare differenze tra oggetti in file di testo ASCII o file STL.
- Fare clic sul pulsante Opzioni
per cambiare le opzioni dell'analisi comparativa.
- Fare clic sul pulsante Deviazioni curva
per visualizzare le deviazioni della curva. L'opzione è deselezionata per default.
- Usare il dispositivo di scorrimento Scala linea o inserire un valore nella casella per definire le larghezze delle linee di deviazione della curva. Questa opzione è disponibile solo quando si fa clic sul pulsante Deviazioni curva.
- Fare clic sul pulsante Ombreggia

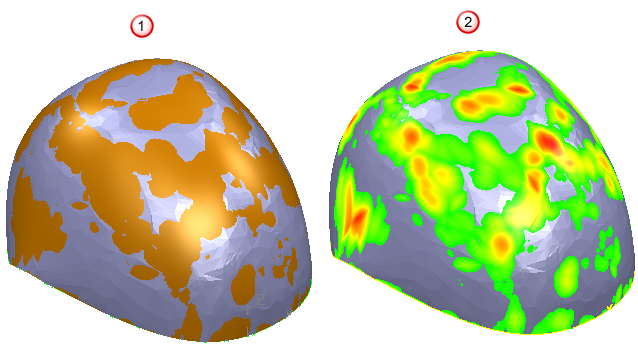

per mostrare o nascondere l'ombreggiatura. Il modello seguente mostra:
Ombreggiatura differenze nascosta.
Ombreggiatura differenze visualizzata.
- Fare clic sul pulsante Statistiche
