È possibile verificare la presenza di collisioni tra gli elettrodi e una parte con le opzioni Controlla se ci sono collisioni nella selezione e Controlla se ci sono collisioni per tutto nel menu contestuale Elettrodo.
Per verificare l'assenza di collisioni:

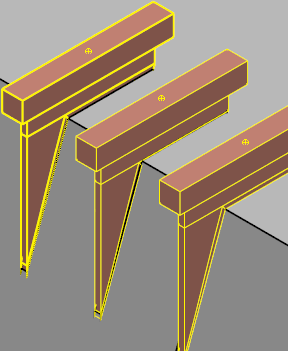

- Premere Maiusc+Clic sugli elettrodi che si desidera sottoporre a controllo delle collisioni.
- Fare clic con il tasto destro del mouse sugli elettrodi selezionati.
È visualizzato il menu contestuale Elettrodo.
- Selezionare una delle voci seguenti:
- Controlla se ci sono collisioni nella selezione - Selezionare questa opzione se si desidera verificare la presenza di collisioni tra gli elettrodi selezionati e la parte.
- Controlla se ci sono collisioni per tutto - Selezionare questa opzione se si desidera verificare la presenza di collisioni tra tutti gli elettrodi e la parte.

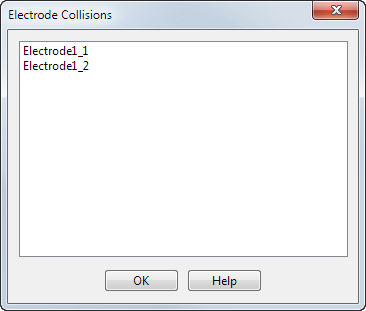

- È visualizzata la finestra di dialogo Collisioni elettrodo:

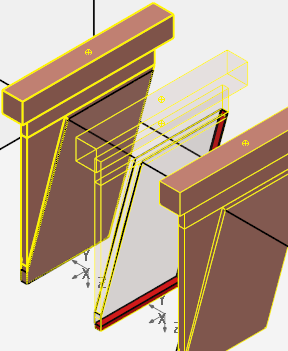

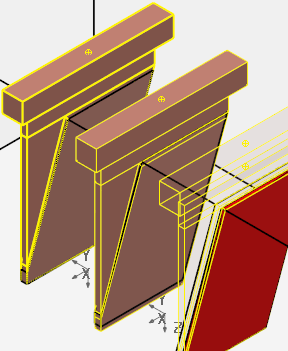

Nota: Se non sono rilevate collisioni, la finestra di dialogo non indicherà alcun elettrodo. - Fare clic sul nome di un elettrodo per visualizzare le sue aree di collisione nella parte. Le aree di collisione sono visualizzate nella finestra grafica e sono evidenziate in rosso.
- Selezionare OK per chiudere la finestra di dialogo.
Nota: Il controllo delle collisioni è inoltre disponibile durante la sostituzione di una parte.
