Oggetti di taglio

Gli oggetti di taglio sono usati per limitare (estendere o accorciare) altri oggetti.Un oggetto di taglio può essere:

• Un oggetto che fa già parte del modello.
• Una curva composta o poligono creata specificatamente come oggetto di taglio.

Selezione di un oggetto di taglio

Selezionare una oggetto di taglio in uno dei seguenti modi:

• Selezionare un oggetto prima di selezionare Limita selezione nella barra degli strumenti.
• Se non è selezionato alcun oggetto prima di selezionare Limita selezione, selezionarne uno immediatamente dopo aver inserito il comando. Per selezionare un gruppo di oggetti, occorre usare la selezione a casella.

Non appena l'operazione di limitazione è completata, l'oggetto di taglio diventa deselezionato, a meno che non sia bloccato.

Suggerimento: Per usare gli stessi oggetti di taglio per diverse volte , fare clic su Blocca accanto a Oggetto di taglio nella barra degli strumenti Limita selezione.

Per cambiare gli oggetti di taglio:

1. Se gli oggetti di taglio sono bloccati, fare clic sul pulsante Blocca per sbloccarli.
2. Deselezionare gli oggetti di taglio correnti facendo clic sul pulsante a segno di spunta accanto alloggetto di taglio o facendo clic in uno spazio vuoto della finestra grafica.
3. Selezionare un nuovo oggetto di taglio. Per selezionare un gruppo di oggetti, usare la selezione a casella.

Creazione di oggetti di taglio

Creare un oggetto di taglio in uno dei seguenti modi:

• Utilizzando Crea curva composta nella barra degli strumenti Limita selezione per creare una curva composta temporanea. Tale curva composta diventa l'oggetto di taglio ed è eliminata automaticamente quando non è più necessaria.

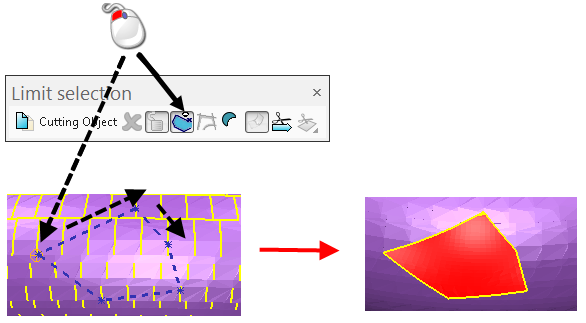

• Utilizzando l'opzione Limita a poligono nella barra degli strumenti Limita selezione:
  1. Selezionare una mesh.
  2. Selezionare la scheda Modifica > pannello Limita > Selezione per visualizzare la barra degli strumenti Limita selezione.
  3. Fare clic sul pulsante Limita a poligono.
  4. Fare clic sul punto iniziare, quindi fare clic su punti addizionali per creare un poligono nella mesh. Fare nuovamente clic sul punto iniziale per completare il poligono.


  Il poligono è usato come strumento di taglio.
