Creazione di quote multiple

Quote multiple sono quote lineari specializzate che hanno origine da una posizione comune, o formano una catena di quote collegate.

Per creare una quota multipla:

1. Fare clic sulla scheda Annotazione > pannello Quota > Multiplo e selezionare tra:
   • Punto base
   • Catena
   • Ordinata

   È visualizzata la barra degli strumenti Quota. Essa può essere usata per modificare attributi delle nuove quote, come il testo di annotazione.

2. Fare clic sul disegno per posizionare l'origine o il punto base della quota.
3. Fare clic per specificare il punto finale della quota.
4. Fare clic per specificare la posizione dell'annotazione e aggiungere la quota.

   Una quota verticale od orizzontale è creata a seconda di dove si inserisce la posizione del testo dell'annotazione. Quote orizzontali e verticali possibili sono visualizzate quando si sposta il mouse.

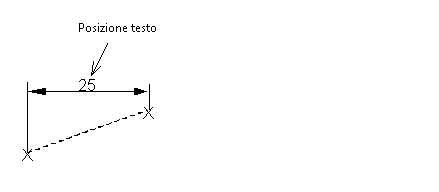

   Ad esempio, immettere la seguente posizione di testo annotazione per creare una quota orizzontale.



   L'orientamento di questa quota è usato da tutte le altre quote nella quota multipla.

   Il testo è centrato automaticamente sulla linea direttrice. Se non si desidera testo centrato, deselezionare l'opzione Testo centrato alla pagina Drafting > Quote > Annotazione della finestra di dialogo Opzioni, e fare clic per specificar una posizione di testo sulla linea direttrice.

5. A seconda del tipo di quota multipla selezionata, creare il resto delle quote nella serie come segue:

   Quota del punto base o catena:

   1. Fare clic per specificare una posizione per la quota successiva.

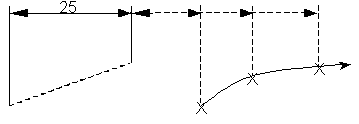

      Una quota con elastico è attaccata al punto base, o all'estremità della quota precedente, e al cursore del mouse. Mentre si sposta il mouse, la linea direttrice e le linee di riferimento sulla quota con elastico variano:

      Punto base	Catena

      Nota: Per le quote Punto base. la distanza della linea direttrice dalla linea direttrice della prima quota è un offset fisso (come definito nella pagina Quote della finestra di dialogo Opzioni).

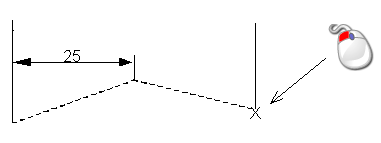

      Ad esempio, fare clic sulla posizione seguente:



      La quota è aggiunta:

      Punto base	Catena

   2. Continuare a fare clic per specificare le posizioni per completare le quote.

   Quota ordinata - per informazioni, vedere Creazione di quote ordinate.

6. Per terminare la creazione di quote punto base, fare clic su nella barra degli strumenti Accesso rapido.
