Procedura guidata Sviluppo tacco

La Procedura guidata Sviluppo tacco consente di produrre una serie di tacchi sviluppati da un singolo tacco.

Per usare la Procedura guidata Sviluppo tacco:

1. Selezionare il modello da sviluppare.
2. Selezionare la scheda Procedura guidata > pannello Sviluppo > Tacco > Tacco.

   È visualizzata la finestra di dialogo Seleziona facce:



3. Selezionare le facce superiori del tacco nel modello.
4. Fare clic su OK.

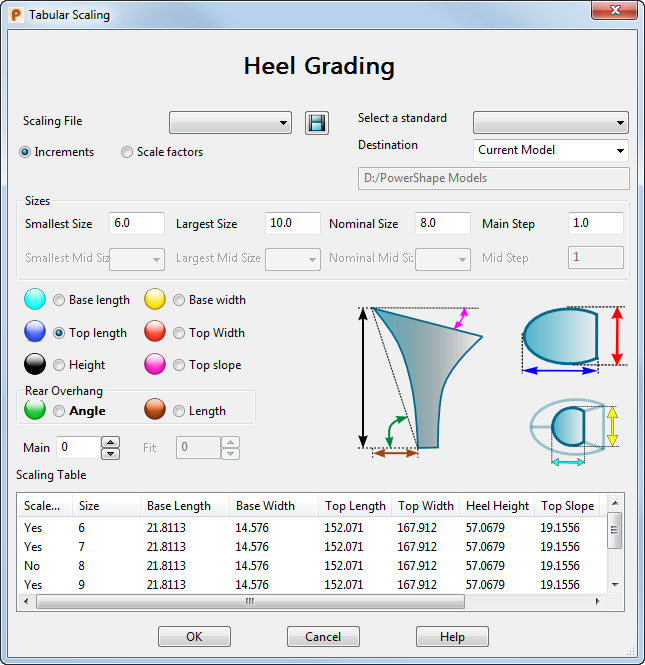

   È visualizzata la finestra di dialogo Sviluppo tacco.



5. Usare le seguenti opzioni nella finestra di dialogo per definire lo sviluppo del tacco:

   Nell'elenco File di scalatura, selezionare un file di sviluppo.

6. Fare clic su Salva per salvare il file di sviluppo modificato come file .csv. Salvare la tabella di sviluppo nella cartella shareddb, la quale è memorizzata in genere in C:\Utenti\Pubblica\Documenti\Autodesk.

   Se si visualizza successivamente questa finestra di dialogo, il file di sviluppo salvato è incluso nell'elenco File di sviluppo. La tabella di sviluppo è salvata come PSGRADE_HEEL_xxxx.csv, in cui xxxx è il nome del file.

7. Selezionare un'opzione di definizione di sviluppo per specificare la modalità in cui i fattori di scalatura sono espressi nella Tabella di scalatura. Selezionare:
   • Incrementi per specificare gli incrementi di sviluppo in base alla misurazione.
   • Fattori di scala per specificare l'incremento dello sviluppoin base a fattori di scalatura relativi alla Misura nominale della scarpa.
8. Selezionare uno standard - Selezionare uno standard nell'elenco. I file degli standard contengono la definizione degli adattamenti di larghezza e sono memorizzati in formato .csv, generalmente in C:\Programmi\Autodesk\PowerShapexxxxx\file\grading

   in cui xxxxx è il numero di versione di PowerShape e C è il disco in cui è installato PowerShape.

   I nomi dei file sugli standard hanno recano il prefisso PSGRADESTND_. È possibile creare uno standard proprio, oppure personalizzarne uno esistente. Salvare i file sugli standard personalizzati nella cartella shareddb con un nome file dal formato PSGRADESTND_name.csv.

9. Nell'elenco Destinazione, selezionare:
   • Modello corrente per salvare le misure nel modello e nei livelli correnti.
   Nota: Anche se questa opzione consente di vedere insieme tutte le misure, il risultato può sembrare disordinato quando si generano molte misure.
   • Nuovo modello per salvare ogni misura come un nuovo modello. Il nome del modello assume il formato Graded_size_XX.shoe, in cui XX è la misura della scarpa.
   • Stessa posizione modello corrente per salvare i tacchi sviluppati nel modello corrente e nella stessa posizione.
10. Nell'area Misure, inserire i dettagli dell'intervallo di misure che si desidera produrre:
    • Misura più piccola - Inserire la misura della forma più piccola da creare.
    • Misura più grande - Inserire la misura della forma più grande da creare.
    • Misura nominale - Inserire la misura della scarpa su cui si desidera basare lo sviluppo.
    • Passo principale - Inserire la misura del passo per le misure di scarpa. Per esempio, per creare misure di scarpa 10, 10,5 e 11, inserire 0,5.
    • Le seguenti opzioni sono disponibili solo se è selezionata l'opzione Incrementi:
    • Mezza misura più piccola - Selezionare l'adattamento più stretto. I valori disponibili per la sezione sono definiti dal file selezionato nell'elenco Selezionare uno standard. Le opzioni USA visualizzano misure di AAAA - EEEE. Le opzioni britanniche visualizzano larghezze A - H.
    • Mezza misura più grande - Selezionare l'adattamento più largo.
    • Mezza misura nominale - Selezionare l'adattamento della larghezza standard che questo modello rappresenta.
    • Passo medio - Selezionare la misura del passo per le larghezza di scarpa. Per esempio, per creare larghezze di scarpa AA, B, D, e EE, inserire 2.
11. Usare l'area Parametri per lo sviluppo per definire gli incrementi o i fattori di scala per lo sviluppo. Selezionare una quota tra:

    Lunghezza base Lunghezza cima Altezza Angolo sbalzo posteriore

    Larghezza base Larghezza cima Pendenza cima Lunghezza sbalzo posteriore

12. Nella casella Principale, impostare l'incremento o il fattore di scala di sviluppo per le misure principali della quota selezionata.
13. Nella casella Adatta, impostare l'incremento o il fattore di scala di sviluppo per gli adattamenti della larghezza della quota selezionata.
14. Usare la Tabella di scalatura per visualizzare tutte le informazioni sullo sviluppo e le dimensioni per gli intervalli delle misure. Fare doppio clic su una cella della tabella per modificarne il valore. La tabella di sviluppo contiene le seguenti colonne.

    Scala - Questa colonna indica se la misura è definita dallo sviluppo. In base alle impostazioni di default, qualsiasi misura di scarpa definita dallo sviluppo è denotata da Sì, fatto salvo per la Misura nominale. Per omettere una data misura, fare doppio clic sulla cella di sviluppo della riga della misura e selezionare No.

    Misura - Questa colonna visualizza ogni misura che rientra nell'intervallo definito nella sezione Misure.

    Quote - Ognuna delle quote sul tacco dispone di una colonna.

15. Fare clic su OK per creare lo sviluppo e chiudere la finestra di dialogo, oppure su Annulla per chiudere la finestra di dialogo senza salvare le modifiche.
