Informazioni sulla modifica della forma del pavimento e del tetto

È possibile utilizzare gli strumenti di modifica delle forme per manipolare la superficie di un pavimento o di un tetto piani (non in pendenza) mediante la definizione di punti alti e bassi per il drenaggio.

Specificando la quota altimetrica di tali punti, la superficie viene suddivisa in sottoregioni la cui inclinazione può essere definita separatamente.

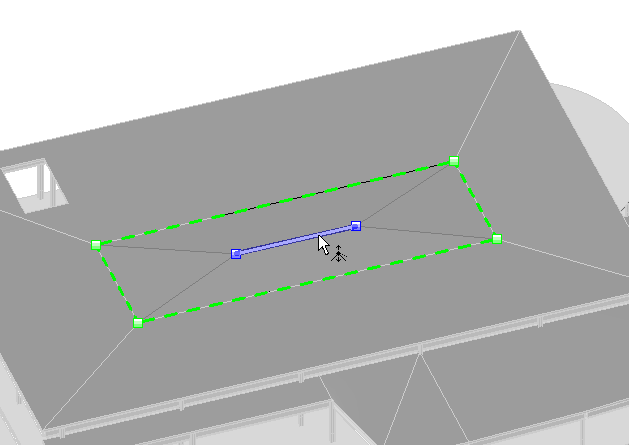

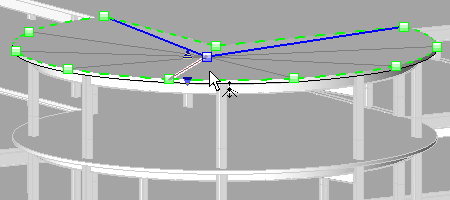

Esempi di modifiche della forma

Utilizzare gli strumenti di modifica della forma per definire l'inclinazione di pavimenti con spessore costante o di superfici superiori di pavimenti con spessore variabile negli scenari indicati di seguito:

• Pavimento con spessore costante o tetto sostenuto da un telaio inclinato non piano.
• Utilizzo di materiale con spessore variabile per inclinare la superficie di un piano orizzontale, ad esempio una rastremazione di isolamento.

Nota: Per i pavimenti e i tetti la cui forma è stata modificata non verrà riportato uno spessore reale. Lo scopo degli strumenti di modifica della forma è quello di consentire inclinazioni moderate; in tali casi, le variazioni relative allo spessore reale sono irrilevanti. Per inclinazioni più significative, tuttavia, l'entità della variazione aumenta. In Revit, quando un'inclinazione comporta una deviazione significativa rispetto allo spessore previsto, viene visualizzato un avviso.

Per abilitare gli strumenti di modifica della forma, è necessario che siano soddisfatte le seguenti condizioni:

• I pavimenti devono essere piatti e trovarsi su un piano orizzontale.
• I tetti non devono essere associati ad altri tetti e non devono essere facciate continue. Se una di queste condizioni non è soddisfatta, non è possibile utilizzare i pulsanti di modifica della forma del solaio.
  Nota: Se queste condizioni vengono meno in seguito a modifiche dell'elemento, viene visualizzato un messaggio di errore che consente di annullare la modifica alla forma del solaio.

Nella scheda Modifica Pavimentigruppo Modifica della forma, sono disponibili i seguenti strumenti di modifica:

• Elementi secondari
• Aggiungi punto
• Aggiungi linea di divisione
• Seleziona supporti
• Reimposta forma

Nota: Quando si modifica la forma di pavimenti o tetti con questi strumenti, la forma del modello analitico strutturale corrispondente non viene modificata. Una singola superficie del modello analitico basata sulla superficie superiore originale rimane invariata.

Considerazioni importanti

Linee di piega automatiche. Per garantire la precisione della geometria di pavimenti o tetti, in alcuni casi le linee di piega vengono create automaticamente. Se la condizione che ne ha determinato la creazione non è più valida, le linee di piega automatiche verranno eliminate. Ad esempio se quattro vertici non piani sono diventati piani oppure se è stata creata manualmente una linea di divisione. Le linee di piega vengono disegnate utilizzando la sottocategoria Bordi interni dell'elemento. Non è possibile modificare direttamente una linea di piega automatica. Per modificare una linea di piega, è necessario prima convertirla in una linea di divisione. Vedere Conversione di linee di piega in linee di divisione.

Pavimenti/tetti deformati. Le superfici vengono deformate se vincolate a quattro bordi di contorno non piani o a linee di divisione create dall'utente. Per evitare che ciò accada, è possibile aggiungere una linea di divisione fra vertici opposti.
