Disegno di travi primarie indipendenti negli assiemi prefabbricati di solai a travetti

Aggiungere manualmente travetti tralicciati ad assiemi solaio a travetti.

Per inserire travetti tralicciati indipendenti

1. Fare clic sulla scheda Struttura gruppo Piano di lavoro (Imposta).
2. Nella finestra di dialogo Piano di lavoro, selezionare Seleziona un piano e fare clic su OK.

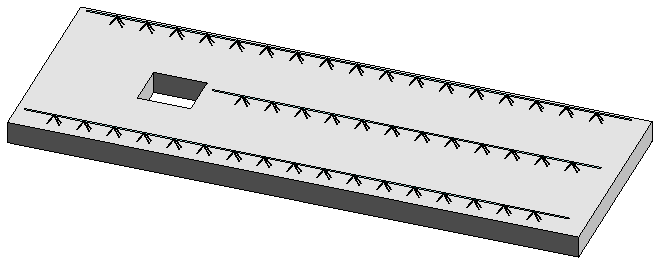

3. Selezionare la superficie inferiore dell'assieme solaio a travetti per impostare il piano di lavoro.
4. Fare clic sulla scheda Struttura gruppo Modello menu a discesa Componente (Posiziona un componente).
5. Nel Selettore di tipo all'estremità superiore della tavolozza Proprietà, selezionare Solaio a travetti - Travetti tralicciati.

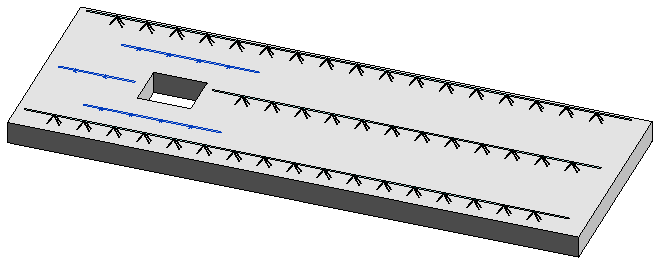

6. Disegnare travi primarie aggiuntive in un solaio a travetti facendo clic sui punti iniziale e finale.

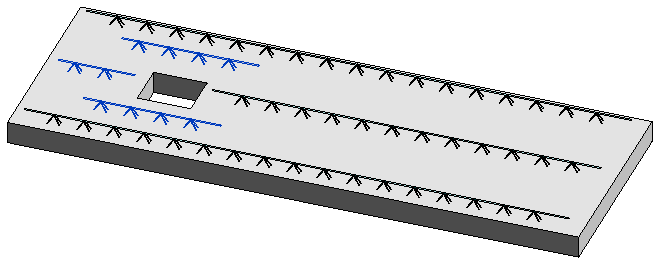

7. Nella tavolozza Proprietà, in Vincoli, regolare il parametro Offset per far corrispondere gli offset delle travi primarie originali nell'assieme solaio (se necessario).


Quando si disegnano travi sugli assiemi solaio a travetti in questo modo, sono indipendenti dalle regole di rinforzo dell'assieme. Se è necessario modificare o rimuovere la configurazione di rinforzo dell'assieme solaio, queste travi primarie indipendenti rimarranno in posizione.

Suggerimento: Utilizzare lo strumento (Mounting Parts) per sostituire le travi reticolari armatura mancanti che potrebbero essere state perse negli assiemi modificati.
