Aggiunta di una grondaia

Lo strumento Grondaia consente di aggiungere grondaie a tetti, intradossi, linee modello e fasce.

1. Fare clic sulla scheda Architetturagruppo Costruiscimenu a discesa Tetto (Tetto: Grondaia).
2. Evidenziare i bordi orizzontali di tetti, intradossi o fasce o linee modello, quindi fare clic per posizionare la grondaia. Verificare la presenza di informazioni sui riferimenti validi nella barra di stato.

   Le selezioni dei bordi vengono considerate da Revit LT come un'unica grondaia.

3. Fare clic sulla scheda Modifica | Inserisci grondaiagruppo Posizionamento (Riavvia grondaia) per terminare la grondaia corrente e iniziarne una nuova.
4. Per posizionare una testata chiusura grondaia all'estremità di una grondaia, è necessario creare manualmente una famiglia separata per l'elemento. Dopo la creazione di una famiglia per la testata chiusura grondaia, includere la famiglia nel progetto e posizionarla all'estremità della grondaia.
5. Spostare il cursore su un nuovo bordo e fare clic per posizionare il bordo.
6. Per completare l'inserimento delle grondaie, fare clic su un'area vuota nella vista.

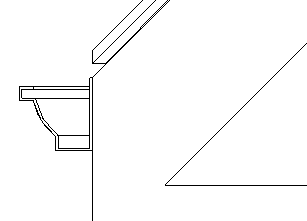

   Grondaia in sezione
